مشكلة فى باورسبلاى كمبيوتر

[foash333]

البور يعمل تمام وبيخرج كل الفولتيات تمام ماعدا 12 فولت خارجين 8.5
برجاء تحديد سبب المشكلة

[Ghost 2003]

اخي العزيز

هل البور سبلاي من نوع ATX

جرب عمل وصله بين الطرف الاخضر واي طرف اسود



وقيس جميع الخروج 5 فولت ، و 12 فولت

إذا ظلت نفس المشكلة يجب فك البور والتأكد من جميع المكثفات هل يوجد انتفاخ برأس المكثف أو انفجار بالمكثف أم خروج اي سوائل من المكثف والتأكد من اللحامات اسفل البوردة قد تجديد لحامات مفكوكة

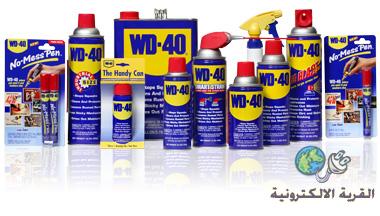

2- يجب فك المروحة وتحريكها بيديك فإذا وجتها ثقيلة الحركة يجب تزيتها توجد ورقة خلف المروحة مدون عليها بيانات المروحة انزيع نصفها فقط واتركها ملتصقة بجسم المروحة وباستخدام مادة مزيل الصدأ هذه (يجب رج أو هز العبوة أولاً)



ثم حركة المروحة بيديك حتى تلين (اي تسهل الحركة)
وبعد ذلك ضع نقطة واحدة من "زيت مكنة الخياطة أو الحياكة"

[foash333]

شكرا على الرد اخى الكريم
تم فك المكثف على خط 12 فولت واعادة القياس الفولت كما هو 8.5 فولت
والمروحة لايوجد بها اى مشاكل

[doudi electro]

غير المكثفة 8.5

[Ghost 2003]

المشاركة الأصلية كتبت بواسطة foash333

شكرا على الرد اخى الكريم
تم فك المكثف على خط 12 فولت واعادة القياس الفولت كما هو 8.5 فولت
والمروحة لايوجد بها اى مشاكل

اخي العزيز

هل انت فني

طيب يوجد ببوردة البور سبلاي ناحية الخرج يوجد محول علي شكل دائرة وبه ملفات 12 فولت ، وملفات 5 فولت "علي خرج" هذا المحول يوجد عدد اثنان من الموحدات ذات التردد العالي ومثبتين علي "صاحة حديد" للتبريد احد هذه الموحدات يكون شورت (اي قفلة) والقياس خارج الدائرة وليس علي البوردة ويتم القياس بالافوميتر الرقمي علي وضع قياس الصفارة buzzer

مخطط تقريبي لدائرة بور سبلاي ATX 200 W Power Supply



مخطط تقريبي لدائرة بور سبلاي ATX 300 W Power Supply

[doudi electro]

احي الكريم حسب ما فهمت التيار8.5v ضعبف لذا قلت غير المكثفة حيث تكون1000uf 16v ان لم تستقر يوجد عندك تماس او كور سيركوي اوتكون مقاومة مغ التوفيق
