دائرة فصل وتشغيل ريلاي .....ارجو المساعده

uosef_001 · 23-05-2012, 09:06 PM

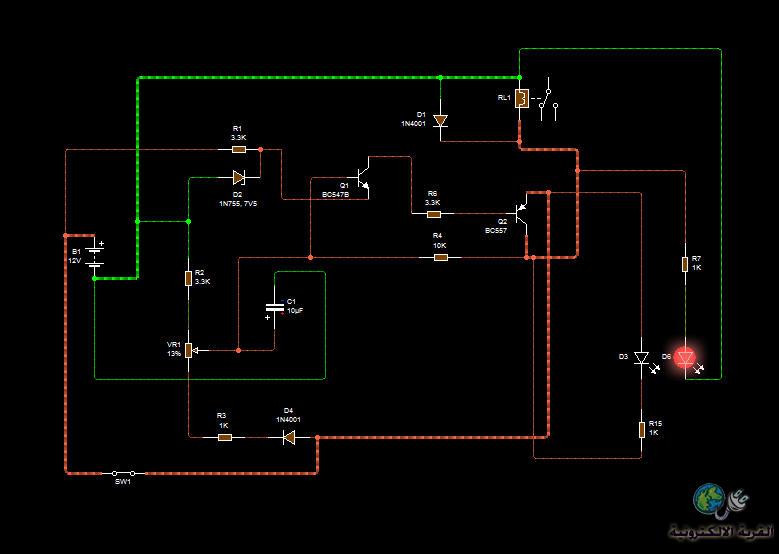

هذه دائرة تشغيل وفصل الريلاي عند جهد معين اي مقارن لكن بستخدام 2 ترنستور وليس بالاي سي

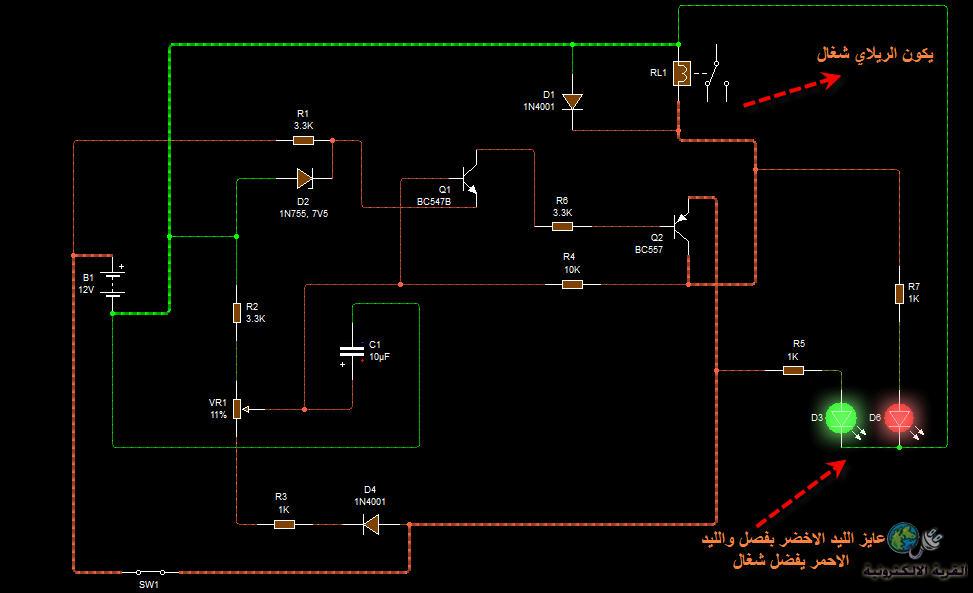

الان المشكلة فى الليد عايز لم واحد يشتغل التاني يفصل والعكس صحيح
هل ينفع ذلك؟؟
واى ملاحظات على الدائرة ياريت توضع
مع العلم انى نقلت الدائرة من لوحة مطبوعة وهي دائرة شغالة

................ز

فكروعلم · 23-05-2012, 09:29 PM

الليد الأخضر سيظل في حالة إضاءة والأحمر سيعمل مع الريلية هكذ تبين لي

uosef_001 · 23-05-2012, 09:58 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

الليد الأخضر سيظل في حالة إضاءة والأحمر سيعمل مع الريلية هكذ تبين لي

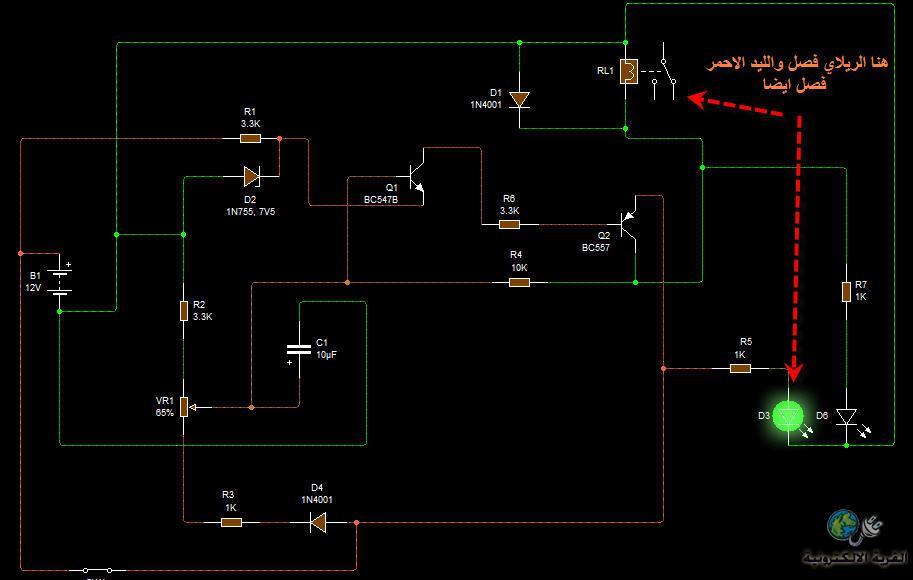

بعرف اخي الكريم لكن هل من طريقة اخلى الليد الاخضر يفصل لم الاحمر يشتغل؟؟

فكروعلم · 23-05-2012, 10:50 PM

أوصل الليد بالتفرع مع الترننزستو الثاني مع مقاومة 1.2 كيلو عالتسلسل
صل طرف المقاومة مع مصعد الليد والطرف الأخر للمقاومة مع باعث الترانزستور ومهبط الليد مع المجمع وإذا كانت إضاءة الليد ضعيفة خفض قيمة المقاومة

uosef_001 · 23-05-2012, 10:58 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

أوصل الليد بالتفرع مع الترننزستو الثاني مع مقاومة 1.2 كيلو عالتسلسل
صل طرف المقاومة مع مصعد الليد والطرف الأخر للمقاومة مع باعث الترانزستور ومهبط الليد مع المجمع وإذا كانت إضاءة الليد ضعيفة خفض قيمة المقاومة

مش فاهم ياريت ترسمها وتوضعها هنا

uosef_001 · 23-05-2012, 11:03 PM

انا عملتها واشتغلت معي مشكور اخي الكريم
بس هل ايلك ملاحظات على الدائرة
ومشكورررر

فكروعلم · 23-05-2012, 11:16 PM

كما وصلتها جرب

فكروعلم · 23-05-2012, 11:17 PM

ما هو مجال أستخدامها
