ارجو شرح هذه الدائرة

[dragon_yugi]

اريد شرح لهذه الدائرة
هي عبارة عن دائرة current limit

[ماجد عباس محمد]

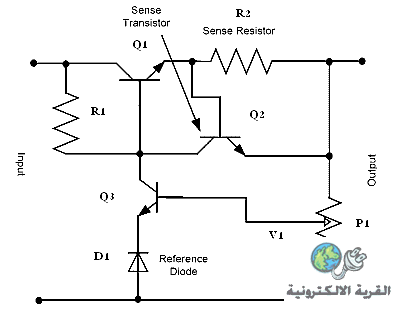

ليمكن الشرح لابد من ترقيم المكونات وهذه هى الدائرة بعد الترقيم
الدائرة لمثبت جهد مع تحديد التيار و ليس تثبيته

عند دخول الجهد ، تعمل المقاومة R1 على تغذية قاعدة الترانزيستور Q1 فيمرر التيار للخرج و بالتالى يظهر جهد فى الخرج
متى وصل جهد الخرج إلى قيمة تجعل النسبة V1 و التى يحددها P1 تساوى تقريبا جهد d1 + 0.6 فولت وهو جهد القاعدة - باعث يبدأ Q3 فى التوصيل فيسحب تيار التغذية من قاعدة Q1 فيسبب ثبات جهد الخرج إلى حد كبير

عند توصيل حمل على الخرج، يبدأ تيار الحمل فى المرور عبر المقاومة R2 و متى وصل هذا التيار لقيمة محددة تساوى تقريبا 0.6 ÷ R2 يبدأ الترانزيستور Q2 فى التوصيل و يسحب التيار من قاعدة Q1 مانعا التيار من الزيادة

[dragon_yugi]

هل يمكن الرد علي هذه الاسئلة

Q1: What is the type of connection of the current sense transistor ?(CE,CB,or CC )
Q2: What Mode of operation of Current Sense Transistor ? In case of protection and in case of normal operation ? )cut off , saturation ,complex)
Q3: Is the current limit circuit a feedback connection? Explain ! (negativa or positive)
Q4: What is the function of the current sense resistor ?


Q5: How to calculate the current value ? Depending on the Resistor Value Rsense

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة dragon_yugi

هل يمكن الرد علي هذه الاسئلة

البعض للأسف لأ و الآخر سبق الإجابة

Q1: What is the type of connection of the current sense transistor ?(CE,CB,or CC )

التوصيل هنا على التوالى فالتيار يدخل من المنبع على اليسار إلى الترانزيستور Q1 ثم المقاومة ثم الحمل عودة للمنبع فى توصيل توالى "تسلسل" تقليدى
فى توصيل CC يكون الدخل من القاعدة و الخرج من الباعث E
فى توصيل CE يكون الدخل من القاعدة و الخرج من المجمع C
فى توصيل CB يكون الدخل من الباعث و الخرج من المجمع C
وفى الحالات الثلاث يظل مرور التيار مطابق لمرور التيار فى هذه الدائرة ويكون مسار الإشارة شيء مختلف عن مسار التيار وهو يحدد the type of connection و مسار التيار واحد لا يعغير

Q2: What Mode of operation of Current Sense Transistor ? In case of protection and in case of normal operation ? )cut off , saturation ,complex)

سبق الشرح

Q3: Is the current limit circuit a feedback connection? Explain ! (negativa or positive)

نعم هى كذلك وهى negative feedback

Q4: What is the function of the current sense resistor ?

سبق الشرح

Q5: How to calculate the current value ? Depending on the Resistor Value Rsense

سبق الشرح
