[NIZAR100]

السلام عليكم إخواني الكرام،
قمت بإنشاء مشروع للتحكم في محركين بواسطة pic 16F877A كل شيء تم على مايرام، لكن لاحظت أن المكروكنترلر يعيد تنفيد التعليمات كلما غيرت إتجاه الدوران أي يعمل reset، أشك أن للمشكل علاقة بالتيار وإن كان كذالك فأنا أجهل الحل.
أحيطكم علما إخواني أني أتحكم في المحركين عن طريق L293 driver motor
أرجو منكم الإجابة ولكم جزيل الشكر

[Tico]

اول شي نفكر فيه في الحالات المشابهة هو:
هل في الدائرة مكثف كيميائي 100 ميكروفراد على الاقل .
هل فيها مكثف سيراميكي 100 نانو فراد (==.1 ميكروفراد)
بعد ذلك نرى ..

[NIZAR100]

ليس بها أي منهما، المرجو توضيح مكان وضعهم ودورهم أخي،
هل brown out detect لها دور كذلك وفي أي حالة يجب وضعها

[Tico]

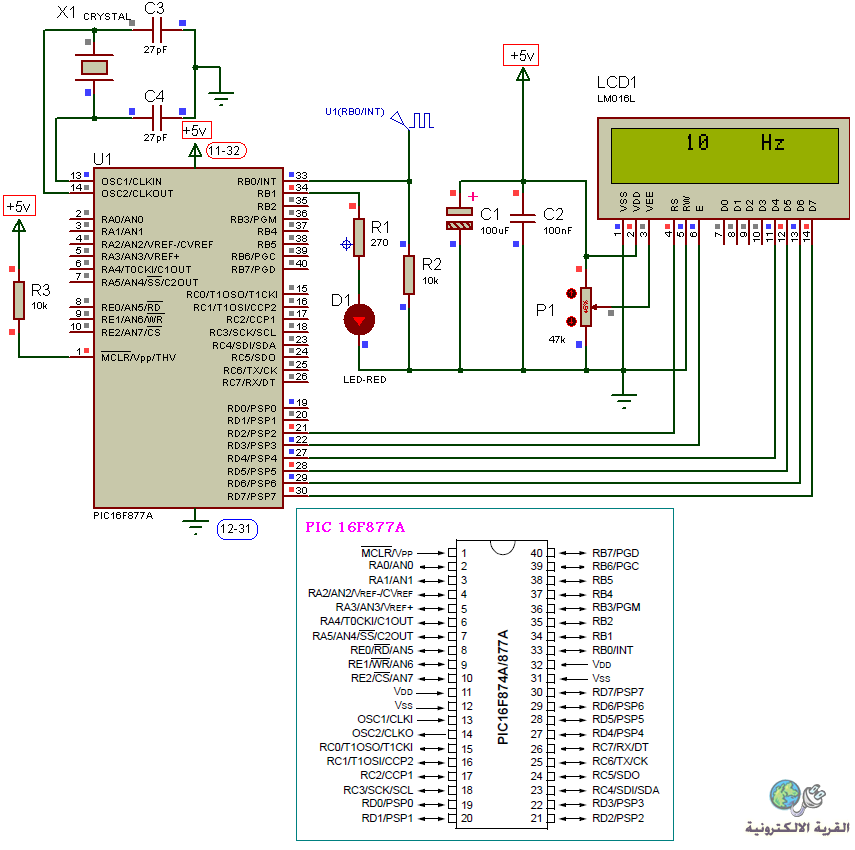

1- كما هنا أخي:
http://upload.qariya.info/images/qariya-37a757d42e.png
والافضل ان يكون تركيب المكثف 100 نانو (C2) قريب من موجب وسالب المتحكم.
2- خاصية brown out detect إذا كانت مفعلة فإنها تراقب تغذية المتحكم فإذا نقص الجهد تقوم بعمل ريسيت .
اعتقد ان ضررها أكبر من نفعها ولذلك لاأفعلها .
وبالنسبة للاعدادات افضل هذه :

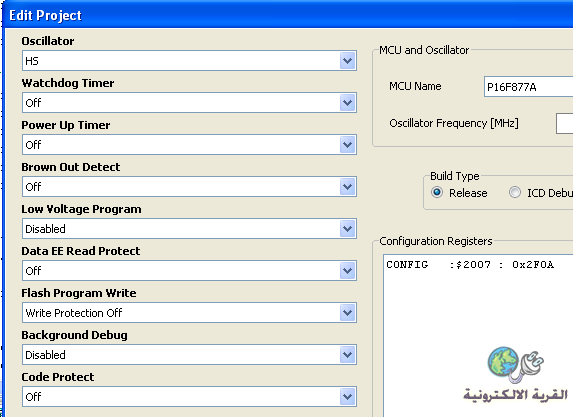

في الميكروسي برو :
http://upload.qariya.info/images/qariya-bf263ed4c9.png

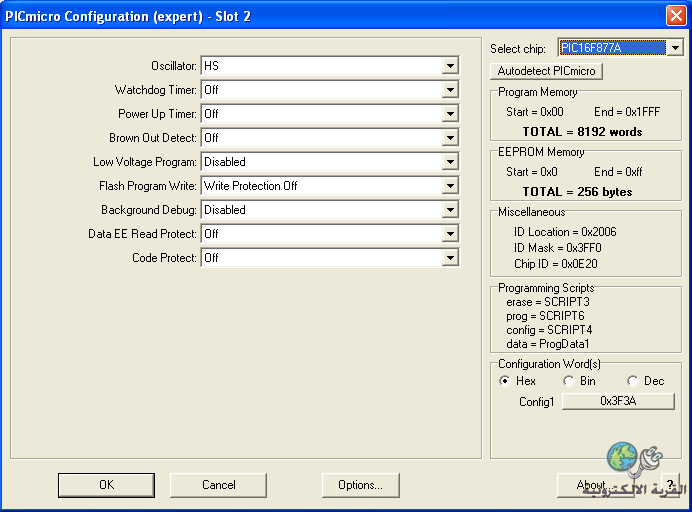

في فلوكود :
http://upload.qariya.info/images/qariya-bd276b876a.png
لكن هذا رأي خاص.

[NIZAR100]

شكرا جزيلا لك أخي، ساتبع كل تعليماتك ان شاء الله و أرجوا ان تفي بالغرض. جزاك الله عني كل الخير و بارك لك في علمك
