دارة تكبير تيار منظم الجهد

[فكروعلم]

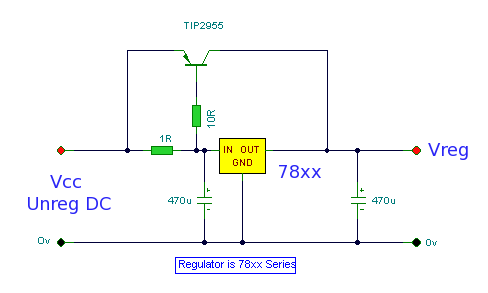

أحياناً كثيرة نحتاج لتنظيم الجهد بواسطة منظمات الجهد من عائلة 78XX ولكن تيارها لا يفي بالغرض المطلوب وبهذه الطريقة يمكن تعديلها لتعطي تيار 5 أمبير

http://upload.qariya.info/images/qariya-1690ace446.gif

[olmacall]

فكرة جميلة ، شكراً أخي فكر وعلم

[Tico]

توجد منظمات جهد يمكن ان تصل الى 3 او 5 امبير بدون الحاجة الى إضافة ترانزيستورات قدرة:
LM350
LM338

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Tico

توجد منظمات جهد يمكن ان تصل الى 3 او 5 امبير بدون الحاجة الى إضافة ترانزيستورات قدرة:
LM350
LM338

قد تكون غير متوفرة

[Tico]

المشاركة الأصلية كتبت بواسطة فكروعلم

قد تكون غير متوفرة

ربما .. لكن هذه قضية عامة وربما تصدق أكثر على الترانزيستور TIP2955

[عبدالله 3]

باشمهندس فكروعلم لو انا وضعت كمان tip بطريقة دارلينجتون مع ال tip الاخري هل التيار ممكن يزيد اكتر وهل المقاومة 10r هتحتاج قيمة اكبر ؟

[حيدر علاج حسن]

لم استطع مشاهدة الدائرة ....

[فكروعلم]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

لم استطع مشاهدة الدائرة ....

أخ حيدر أضغط على الرابط لمشاهدة الصورة الرابط شغال
