ha لدي جهاز kenwood مديل tk-3107 واود منكن مخطط الكيبل لعمل سوفت وير له Twitter FaceBook Google+





السلام عليكم ورحمه لله وبركاته


الموضوع باختصار شديد

انا لدي جهاز لاسلكي من نوع ken wood مديل tk-3107

الجهاز شغال 100\100 ولكن اريد ان اظيف له ترددات جديده ولكن لا املك الكيبل المطلوب فأرجو منكم مخطط الكيبل وان يكون واضح من ناحيت التخطيط

وشكرى لكم جميعآ

اعلانات

shaieb
:: مهندس ::
تاريخ التسجيل: Apr 2007
المشاركات: 10
نشاط [ shaieb ]
قوة السمعة:0
قديم 23-07-2012, 11:42 AM المشاركة 2
افتراضي TK-2107 cable diagram



اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


AHMEDMOKLI
:: مهندس ::
تاريخ التسجيل: Jun 2007
المشاركات: 39
نشاط [ AHMEDMOKLI ]
قوة السمعة:0
قديم 28-08-2012, 02:40 PM المشاركة 3
افتراضي


الف شكر لك على الرد والمساعدة

ولكن اريد توضيح لخذا المخطط هل هو واحد او مقسوم اي انه ثلاث مخططات في واحد وين المخطط لمدخل الكوم حتى اعرف ارقام البين وشكرآ مرة ثانية وأسف على الازعاج


shaieb
:: مهندس ::
تاريخ التسجيل: Apr 2007
المشاركات: 10
نشاط [ shaieb ]
قوة السمعة:0
قديم 30-08-2012, 11:14 AM المشاركة 4
افتراضي

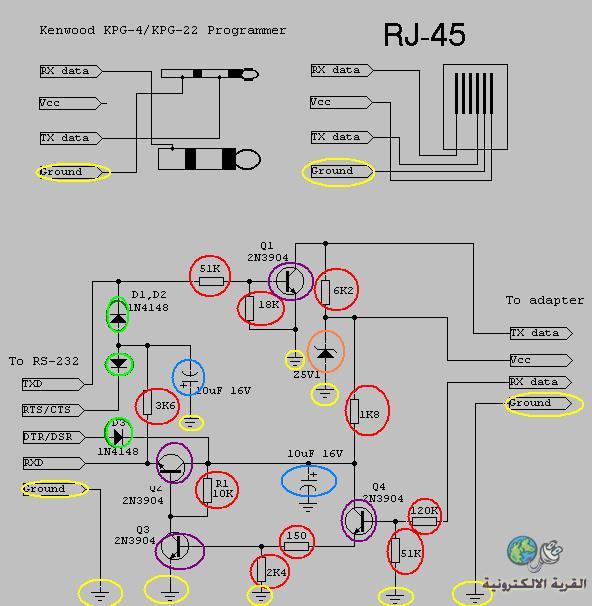

اخي الكريم
اليك الخريطة مبسطة وتعمل 100%100
حيث ان هذه الدائرة تتغذى مباشرة من
الكمبيونر

D=1N4148
T=2SC945

والسلام Shaieb



التعديل الأخير تم بواسطة : shaieb بتاريخ 30-08-2012 الساعة 12:42 PM

agab
:: مهندس ::
تاريخ التسجيل: Apr 2010
المشاركات: 28
نشاط [ agab ]
قوة السمعة:0
قديم 01-08-2014, 10:03 PM المشاركة 5
افتراضي


جزاك الله خيرا


عبدالخالق فرج
:: مهندس ::
تاريخ التسجيل: Jun 2011
المشاركات: 3
نشاط [ عبدالخالق فرج ]
قوة السمعة:0
قديم 19-04-2015, 06:39 PM المشاركة 6
افتراضي


الف شكرر أخى
