المتحكم ATMEGA8L

[/B]
المزايا :
يتمتع المتحكم (MCU) بالمزايا والمواصفات التالية :
- استخدمت عائلة AVR مزايا بنية RISC المحسنة
- تتمتع عائلة AVR بلاداء العـالى وبطاقة بنية RISC المنخفضة
- تحتوى قائمة التعليمات على 130 تعليمة , ينفذ معظمها خلال دورة ساعة واحدة
-32 مسجل عمل تستخدم للاغراض العامة تتصرف فيهم كما تشاء
- سرعة التنفيذ تصل الى 8 مــــليون تعليمة فى الثانية عند تردد 8MH
- ذاكرة معطيات وذاكرة برنامج غير قابلة للزوال .
-ذاكرة برنامج من نوع فلاش مبنية داخل الشريحة حجمها 4Kbyte قابلة لاعادة البرمجة
1000 دورة كتابة / ومسح
-ذاكرة معطيات داخلية RAM بطول 128byte h
-ذاكرة معطيات EEPROM بطول 256byte
-اقفال برمجية لحماية كل من ذاكرة البرنامج الفلاش وذاكرة المعطيات
-مؤقت /عداد بطول 8 بيت عدد 2 بمقسم تردد prescaler منفصل بنمط مقارنة واحد
-مؤقت /عداد بطول 16 بيت بمقسم تردد prescaler منفصل ونمط مقارنة ونمط المسك .
-ثلاث قنوات تعديل عرض pwm
- مقارن تشابهى مبنى على شريحة المتحكم
- نافذة تسلسلية ثنائية الاتجاه UART
- نافذة تسلسلية ثنائية الاسلاك I2C 2WIRE
- القيادة بالوصلة التسلسلية SPI قائد / مقاد
- ست قنوات للتحويل التشابهى الرقمى ADC بدقة 10 بت
المزايا الخاصة :
- نمط البطالة ذو الطاقة المنخفضة
-مصادر المقاطعة داخلية وخارجية
دائرة تصفير عند وصول الطاقة
- دائرة تصفير عند اكتشاف حالة BROWN-OUT
- امكانية اختيار هزاز الشريحة RC الداخلى كمصدر ساعة للمتحكم
. الطاقة المستهلكة عند تردد قدرة 4MHZ وجهد 3V ودرجة حرارة 25C
- فى نمط البطالة 1,4MA
- فى نمط العمل الطبيعى 3,4MA
- فى نمط الطاقة المنخفضة 1uA
. اقطاب الدخل والخرج والهيكل الخارجى :
-ثلاث وعشرون قطب I/O قابلة للبرمجة
- شريحة ذات 28 رجل موزعة على شكل PDIP و32 رجل على شكل TQFP


-جهود العمل :
- يتراوح جهد التغذية ضمن المجال 4.0-6.0v
. سرعة عمل الهزاز :
من 0- 8 ميجا [/COLOR]

[lovevb6]

الله اكبر عليك استاذ محمد

[lovevb6]

اخي محمد

انا اريد الدخول على avr ولكن بعد الانتهاء من بعض المشاريع

ولكنى خائف من موضوع الفيوزس او شئ كهذا الخاص باعدادات البرمجه والمبرمجه

وهو يحرق فى المتحكم

لو سمحت ممكن توضيح لشخص لا يفقه شئ فى ال avr وما هي المبرمجه المثاليه البسيطه للحرق طبعاا الداره سوف اصنعها

واكون لك شاكراااا

بداية موفقه انشالله

[محمد50]

[color="sienna

"]وصف المتحكم :
ان الشريحة ميجا 8 هى عبارة عن متحكم ذو 8 بيت مصنع بتقنية cmos
ذات الطاقة المنخفضة , المبنى على اساس بنية avr وبالنظر الى قائمة التعليمات القوية التى ينفذ معظمها خلال دورة ساعة واحدة فان المتحكم ميجا 8 ينجز تقريبا مليون تعليمة فى الثانية عند تردد 1mhz مما يسمح لمصمم النظام باستهلاك الطاقة الامثل مقابل سرعة المعالجة .
لقد جمعت نواة avr مابين مجموعة التعليمات القوية و32 مسجل عمل تستخدم للاغراض العامة حيث ربطت المسجلات 32 مباشرة مع وحدة الحساب والمنطق alu
مما سمح بالدخول الى اى مسجلين من هذه المسجلات المستقلة عند تنفيذ تعيمة واحدة فالبنية الناتجة اعطت فاعلية اكبر لشيفرة التعليمة حيث اصبحت سرعة التنفيذ اكبر بعشرة مرات من بنية متحكمات cisc التقليدية
ذود المتحكم ميجا 8 بالمزايا التالية :
ذاكرة فلاش قابلة لاعادة التحميل بطول 2k/4kbytes وذاكرة دائمة بطول 128/256bytes وذاكرة معطيات داخلية sram بطول 128
عشرون قطب i/o للاغراض العامة

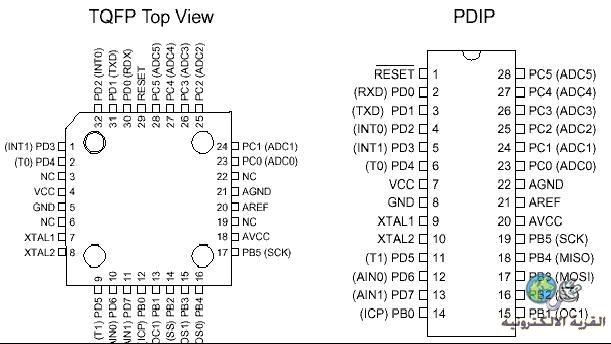

شرح أقطاب المتحكم :
Vcc : قطب جهد التغذية
gnd : قطب التغذية الصفرى
النافذة ( pb0 ....pb5)
وهى عبارة عن نافذة دخل وخرج ذات ست اقطاب ثنائية الاتجاه وذودت هذه النافذة بمقاومة رفع داخلية وبإمكان دائرة قيادة خرج النافذة b تقديم تيار قدره 20ma وعند استخدامها كدخل فإنها ستصبح منبعا للتيار إذا كانت مقاومات الرفع الداخلية ممكنة وذالك عند ربط أقطاب هذه النافذة خارجيا مع المنطق المنخفض
وتتمتع اقطاب النافذة b بمزايا خاصة اخرى بعمل المتحكم ميجا 8 وعند حدوث حالات التصفير فإن أقطاب هذه النافذة تصبح فى حالة الممانعة العالية حتى لوكانت دورة الساعة متوقفة عن العمل
النافذة port c :
وهى عبارة عن دخل / خرج ذات ستة اقطاب ثنائية الاتجاه وزودت بمقاومة رفع داخلية وتعطى تيار 20ma ومميزاتها كا النافذة portb ايضا
النافذة port d :
وهى عبارة عن i/o ذات ثمانية اقطاب مزودة بمقاومة رفع وتعطى تيار 20ma
قطب التصفير reset :
مدخل التصفير , يولد التصفير الخارجى عند تطبيق نبضات كهربية اطول من 50ns ذات منطق منخفض على القطب reset . وذالك حتى إن لم تكن الساعة فى حالة عمل . والنبضات الاقصر من ذالك قد لا تؤدى بالضرورة إلى توليد التصفير .
مدخل الهزاز xtal1 :
هو عبارة عن مدخل مضخم الهزاز العاكس وهو ايضا مدخل لدارة تشغيل الساعة الداخلية .
مدخل الهزاز xtal2 :
هو عبارة عن مخرج مضخم الهزاز العاكس
avcc :
وهو قطب جهد تغذية التغذية للمبدل التشابهى الرقمى adc ويجب وصله خارجيا مع القطب vcc من خلال مرشح منخفض .
Aref :
وهو قطب دخل الجهد المرجعى التشابهى للمبدل adc ويجب ان تتراوح قيمة هذا الجهد عند عمل المبدل adc
2.7.........avcc
agnd :
إذا كانت الدائرة التى تقوم بتصميمها لها ارضى تشابهى مستقل فيجب ربط هذا القطب مع هذا الارضى وفى الحالات نربط هذا القطب مع ارضى شريحة المتحكم gnd
-------------------------------يــــــــــــتـــــــــــــبـع ---------------------------[/color]
