كيفية تصميم وحدة تغذيه خطيه مستمره (المحول) تتناسب مع دارتنا ...على بركة الله

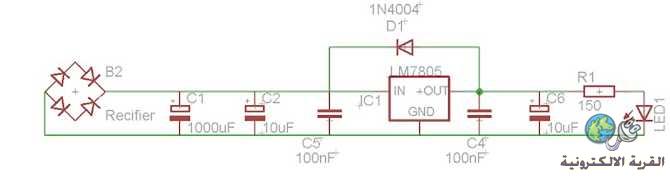

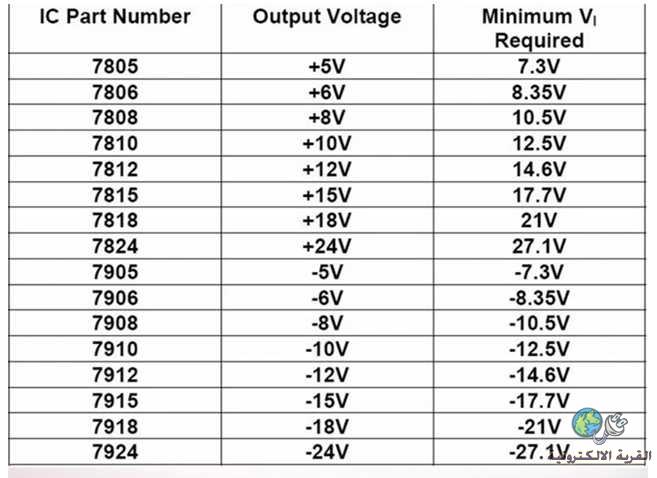

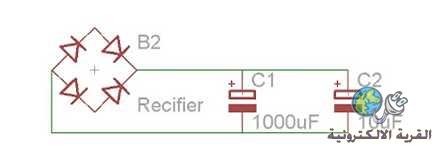

السلام عليكم سنتعلم انشاالله كيف نصنع المحول الخاص بنا لكي يتلائم مع مشاريعنا الخاصه ولكن لا اعرف ان كان هذا الموضوع يتناسب مع هذا القسم او لا ..فان كان لا يتناسب مع هذا القسم فاني اعتذر بشده من مشرفين المنتتي ..و لا امانع من نقله الى القسم المناسب. واشكر لهم تقبل اعتذاري وللعلم هذا الكلام منقول من احدى (المدونات) __________________________________________________ ______- تصميم وحدة تغذية خطية مستمرة الهدف : تصميم وحدة تغذية خطية مستمرة (5 فولت) بحيث تكون دائرة مثالية كيف سنبدأ ... ؟ سنقوم بتحويل مصدر التغذية المنزلي (220 فولت) المتناوب(AC) الى مصدر تغذية مستمر (5 فولت) (DC) و ذلك باتباع المخطط التالي : أولا : خفض الجهد من 220 فولت الى 12 فولت و ذلك باستخدام محول (Transformer)  تتوفر هذه المحولات بجهود مختلفة في الاسواق : ( 5v ,6v ,9v ,12v ,15v ,24v ,28v ,36v ,48v ) و تتوافر باستطاعات مختلفة : (200mA,300mA,400mA,500mA,1000mA,1500mA,2000mA) مثل هذا النوع من المحولات يكون له مدخلين وهذا مدخل للفاز و النيوترال و يكون له غالبا 3 مخارج ( سلكين بلون أحمر و سلك بلون أسود ) الفولتيه الناتجة بين السلك الاحمر و الاسود هي 12 فولت الفولتيه الناتجة بين السلك الاحمر و الاحمر هي 24 فولت اذن حصلنا الآن على فولتية مقدارها 12 فولت و متناوبة (AC) لكن التيار المناوب لا يفيدنا في التعامل مع اللكترونيات و الدوائر المتكاملة لذلك سنقوم بتحويل التيار المتناوب الى تيار مستمر و ذلك بما يمسى ب (Rectifier)  تتواجد باستطاعات مختفلة : (1A , 2A , 4A , ......) يكون لها مدخلين للتيار المتناوب و مخرجين للتيار المستمر ..... الآن حصلنا على تيار مستمر بقيمة 12 فولت ، لكن هذا التيار يملأه الضجيج (Ripple Voltage) و يحتاج الى ترشيح و تنعيم و سيتم ذلك باستخدام المواسعات كالتالي :  اذن سنحتاج الى مكثفين الاول قيمته 1000 مايكرو فارد او 2000 مايكرو فارد الهدف منه : عمليه ترشيح لقمم الضجيج في دائرة التغذية المكثف الثاني : و تكون قيمته = 0.01 * قيمة المكثف الاول = 10 مايكرو فارد الهدف منه تنعيم قمم الضجيج في دائرة التغذية الآن سنقوم بخفض الجهد من 12 فولت الى 5 فولت و ذلك باستخدام عائلة LM78XX عائلة LM 78XX و عائلة LM79XX يطلق على هذه العوائل اسم (Regulator) عائلتان شبيهتان ببعض و لكن الاختلاف بينهما هو كالتالي : LM78XX : الجهد الخارج هو جهد موجب LM79XX : الجهد الخارج هو جهد سالب كيف تقوم بتخفيض الجهد و تثبيته ؟ تقوم بتخفيض الجهد عن طريق تبديد الجهد الزائد عن طريق الحرارة لذلك له جسم معدني لوضح مبرد عليه (Heat Sink) كيف أختار القطعة المناسبة ؟ ذلك حسب الجهد الذي تريده فمثلا اذا كنت اريد جهدا موجبا قيمته 15 فولت فأختار LM7815 اذا اردت جهدا سالبا قيمته 9 فولت فأختار LM7909 في درسنا هذا نحتاج الى جهد موجب بقيمة 5 فولت لذلك سنختار LM7805  لكن هذه القطعة هي حساسة للحقول المغناطيسية لذك ستؤثر على عملها لذلك يوضع مكثفان ، مكثف على المدخل و مكثف على المخرج قيمة المكثفان هي 100 نانو فارد كما أن هذا المكثف يتأثر من الضجيج الحراري الذي يتسبب فيه و ذلك لانه يبدد الجهد الزائد على شكل حرارة لذلك يوضع مكثف على المخرج قيمته 10 مايكرو فارد يبقى أن نقوم بحمايتها من التيار العكسي بوضع ديود عادي بين المدخل و المخرج. سنقوم بوضع ليد و ذلك كمؤشر بأن الدائرة تعمل أو لا .... لكن هل نستطيع ان نضع الليد بشكل مباشر بدون مقاومات ؟ الجواب : لا ، لأن الليد لن يتحمل الجهد الزائد عليه لذلك سوف نحسب مقدار المقاومة : R = 5 -2.2 / 20mA= 150 Ohm 5 = هو فولتية مصدر التغذية 2.2 = هي الفولتية التي يحتاجها الليد لكي يعمل بالشكل الصحيح و نستطيع ايجادها من الوثقة الفنية (Data Sheet) 20mA = هي مقدار التيار الذي يحتاجه الليد لكي يعمل اذن الدائرة الكاملة هي كالتالي :  ملاحظة : منظم الجهد LM7805 لن يعمل اذا كان الجهد الداخل عليها أقل من 7.3 فولت و لهذا السبب استخدمنا محول 12 فولت و الجدول التالي يوضح الحد الادنى للفولتية حتى يعمل منظم الجهد بشكل صحيح :  والحمدالله ربي العالمين السلام عليكم التعديل الأخير تم بواسطة : lovevb6 بتاريخ 27-05-2012 الساعة 05:40 AM |
