مساعدة في دائرة lm317

[mohsen 2011]

السلام عليكم و رحمة الله
قمت بانجاز دائرة تغذية متغيرة باستعمال lm317 و اشتغلت الدائرة عادي .

الأمر الذي حيرني هو نقص output voltage عندما أوصل المخرج بLED مثلا أو أي شيء .مثلا ال OUT أظبطه على 5 فولت , عندما أوصل led يصبح V OUT 3فولت!!!!!
استعملت مقاومة متغيرة مثل هذه 4.7 كيلو اوم:

أرجو افادتي

[فكروعلم]

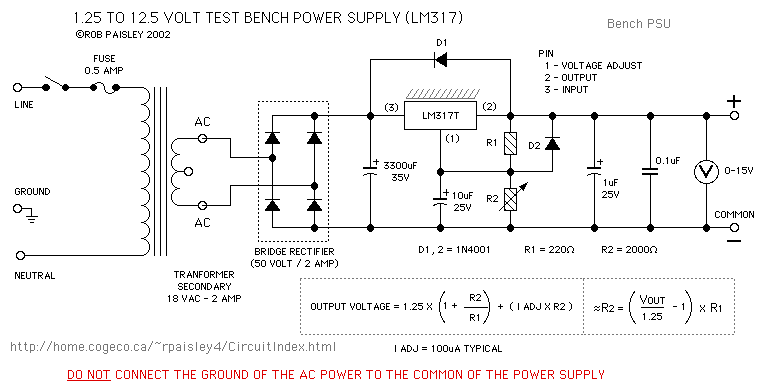

راجع هذا المخطط

http://upload.qariya.info/images/qariya-7b1b9716c5.gif

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة mohsen 2011

الأمر الذي حيرني هو نقص output voltage عندما أوصل المخرج بLED مثلا أو أي شيء .مثلا ال OUT أظبطه على 5 فولت , عندما أوصل led يصبح V OUT 3فولت!!!!!
استعملت مقاومة متغيرة مثل هذه 4.7 كيلو اوم:

أرجو افادتي

كم قيمة R1 التى استخدمتها؟

[mohsen 2011]

قيمة R1 هي 240 أوم
تفضل هذا البرنامج رائع جداا :

http://www.softpedia.com/get/Science...ssistant.shtml

يحتوي على العديد من المزايا و يحتوي أيضا على حاسبة دائرة LM317 ستجدها في خانة Other
بالتوفيق

[ماجد عباس محمد]

قيمة 240 أوم ليست عالية للحد الذى يسبب هذه الظاهرة ، إذن يحدث هذا فقط عند زيادة التيار عن الحد المسموح به أو ارتفاع حرارتها أو حدوث تلف بالمتكاملة
استخدمت 317 كثيرا ولا يحدث هذا إلا كما ذكرت لك

[mohsen 2011]

بالفعل أخي الكريم لقد قمت بتغيير 317 و الامور ممتازة بارك الله فيك
