عفوا أخى الفاضل فهد
المسألة فقط اختلاف تعبيرات
اقتباس:
المشاركة الأصلية كتبت بواسطة alhasangha
تحياتي اليكم اساتذتي ...
في موضوع سابق تمت الاشارة الى ان مستقبل ال IR هو غير المستقبل الموجود في الريسيفر...و ان مستقبل الريسيفر يجي ان يستقبل نبضات مرمزة حصرا محصورة في حزمة ترددية يحددها الصانع ... ولا يستقبل اشارة مستمرة وانا كنت اظن انه نفس المستقبل
السؤال الاول بعد اذن الاساتذة الكرام
ما اسم مستقبل الريسيفر العلمي...
|
هذا إما دايود و يسمى photo diode و من أمثلته الأرقام BPV22NF و BPW34FA و غيرها كثير ولو راجعت الداتا شيت للرقم BPV22NF ستجده يستقبل حتى 1 ميجا أو اعلى بينما المخصص للأجهزة محدد عند 36 الى 38 ك هرتز
و منها ما هو مزود بترانزيستور و يسمى فوتو ترانزيستور مثل TPS618 و غيره كثير .
اقتباس:
|
ومال الفرق بينه و بين مستقبل ال IR من حيث طريقة العمل و التكوين
|
المتكاملة المسماة مستقبل IR receiver و التى وضعت لك ارقام لها المرة الماضية لو انزلت الداتا شيت لها من الروابط ستجد رسم تركيبها الداخلى وهى دايود مستقبل ال IR و مضاف إليه مكبر ترددات عالية و مرشح للتردد المخصص حسب رقمها ثم دائرة
فك ترميز وهذه ما تسبب لك المشكلة
اقتباس:
|
و ما الاشعة اللتي يتحسسها؟؟ ...
|
ماذا تتوقع وهو IR ؟؟؟
اقتباس:
السؤال الثاني ...
انا عندي نوعيين من المرسلات مع مستقبلاتهم واريد مساعدة السادة الافاضل تحديد نوعهم اذا كانا مستقبلا IR ام مستقبلا (ريسيفر)...

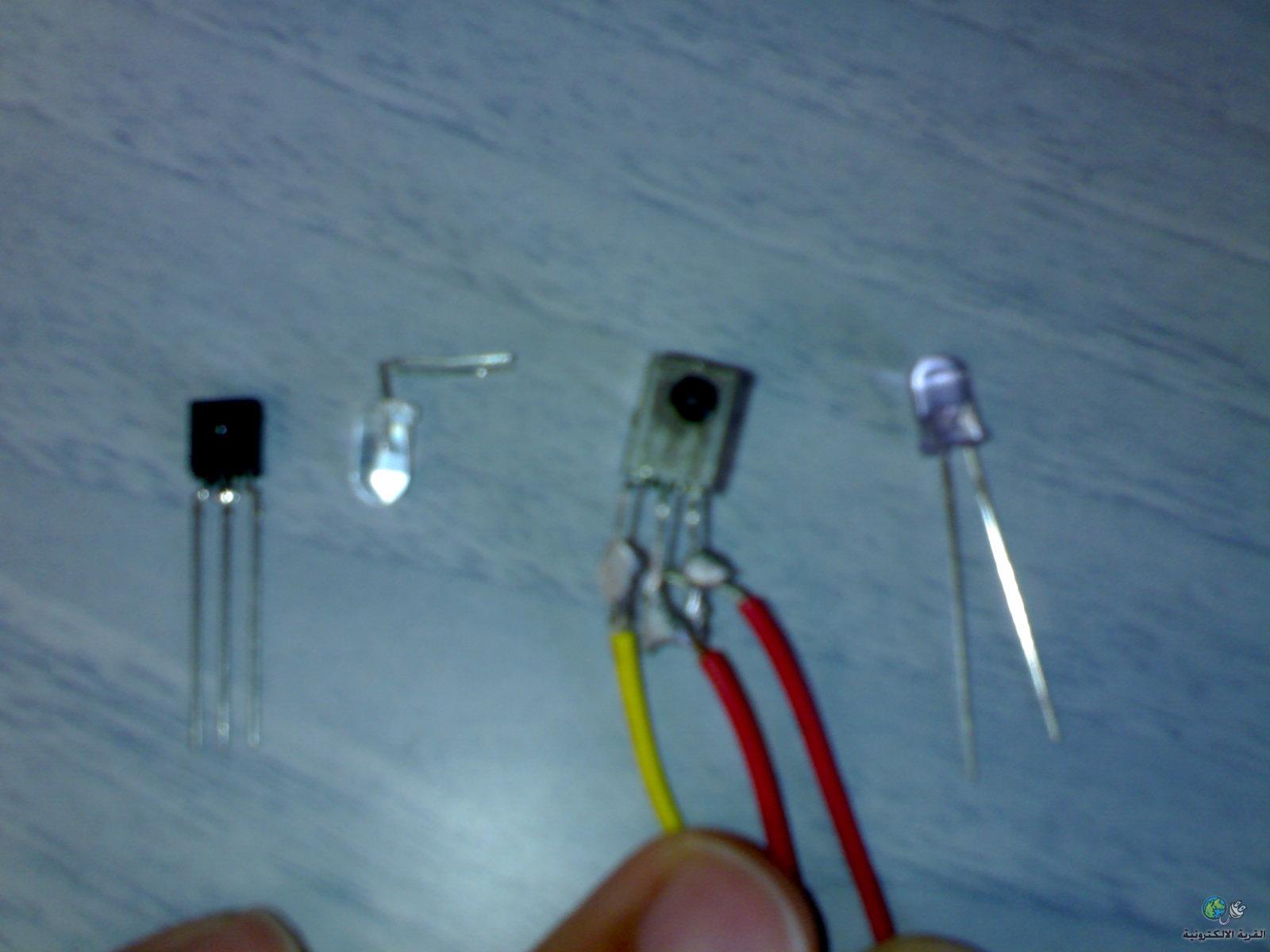

و هذه صورة لهم ...
|
غالبا ما له 3 طرف وله شبكة فى الواجهة هو المتكاملة
و لكى تعرف الدايود يمكنك ان توصله بآفو توصيل عكسى على قياس أوم فستجد له مقاومة عالية جدا ثم تعرضه لضوء قوى ستجدها انخفضت
اقتباس:
|
و اذا كان من الممكن ذكر طريقة استخدام مرسل ال IR كمستقبل و مدى فاعلية هذه الطريقة و شكرا لكم
|
لا توجد طريقة - فقط استخدمه فى الدائرة بدلا من الآخر
من خلال تجربتى ستكون حساسيته اقل من الذى يصنع كمستقبل
