مؤشر فولت للبطارية

[فكروعلم]

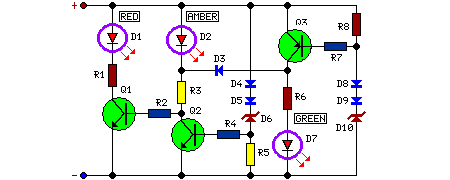

هذه الدارة سهلة التطبيق وتعطي نتائج جيدة
http://upload.qariya.info/images/qariya-428f6f1d30.gif

قائمة العناصر



R1 = 1k
R2 = 100K
R3 = 1k
R4 = 3.3K
R5 = 3.3K
R6 = 1k
R7 = 3.3K
R8 = 3.3K
Q1 = BC547
Q2 = BC547
Q3 = BC557
D1 = Red Led
D2 = Amber Led
D3 = 1N4148
D4 = 1N4148
D5 = 1N4148
D6 = BZX79C10
D7 = Green Led
D8 = 1N4148
D9 = 1N4148
D10 = BZX79C12

[مدحتكو]

شكرا لك أخي الكريم
بس هل جربتها من قبل
ولو تضع صورة أكبر يكون أفضل

وأيهما أفضل دائرتي ام دائرتك؟
