دائرة أ ضوئية متحركة بسيطة .

[emad1]

السلام عليكم

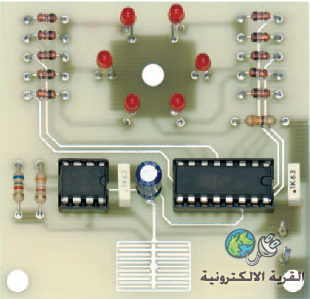

جميل انك تعمل دائرة أضواء من الليدات المتحركة بااستخدام المتكاملة 4017 مع مولد النبضات المتكاملة 555 .

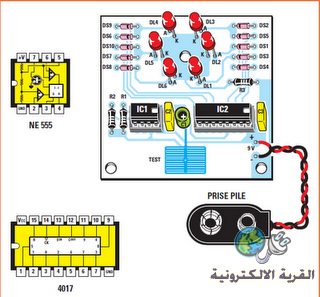

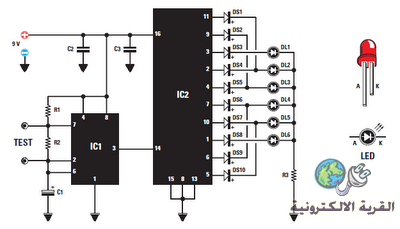

وهذا المخطط بسيط للتوضيح .

بااستطاعتك ان تضيف الليدات على باقي مخارج المتكاملة 4017 المشار عليها .

[مدحتكو]

المشاركة الأصلية كتبت بواسطة emad1

السلام عليكم

جميل انك تعمل دائرة أضواء من الليدات المتحركة بااستخدام المتكاملة 4017 مع مولد النبضات المتكاملة 555 .

وهذا المخطط بسيط للتوضيح .

بااستطاعتك ان تضيف الليدات على باقي مخارج المتكاملة 4017 المشار عليها .

ما شاء الله عليك يا عماد
شكرا جزيلا

[السيد بدوى]

دائرج جميله ما اسم البرنامج الذي ترسم به

[emad1]

pcb wizard

[فكروعلم]

اخ عماد الصور لا تظهر عندي

[emad1]

هذة الصور من جديد

[emad1]

المشاركة الأصلية كتبت بواسطة emad1

pcb wizard

عفوا اني أسف هذة الدائرة مرسومة وجاهزة من موقع اجنبي لم ارسمها

[فكروعلم]

مشكور أخ عماد
