دائرة انفيرتر 12-220v

[uosef_001]

هذه دائرة انفيرتر وجدتها اثناء تصفحي على الانترنت

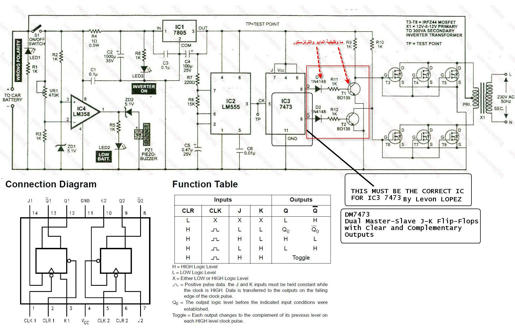

بس كان لى سؤال ما وظيفة الدايود والترنزستور الموصلين الى المذبذب كما فى الصورة


......

[emad1]

اخي دائرة جميلة ولكن لماذا لاتبدا بالدوائر البسيطة وتتدرج بها لكي تكون سهلة على المتلقي والمبتداء والانترنيت زاخر بالدوائر البسيطة
لدي دوائر انفيرتير جدا بسيطة للغاية ومجربة من قبلي وتعمل بكفائة سوف انشرها بالمنتدى قريبا .

وشكرا.
مثال

[olmacall]

المشاركة الأصلية كتبت بواسطة emad1

اخي دائرة جميلة ولكن لماذا لاتبدا بالدوائر البسيطة وتتدرج بها لكي تكون سهلة على المتلقي والمبتداء والانترنيت زاخر بالدوائر البسيطة
لدي دوائر انفيرتير جدا بسيطة للغاية ومجربة من قبلي وتعمل بكفائة سوف انشرها بالمنتدى قريبا .

وشكرا.
مثال

--------------------------------

دارة جميلة ورائعة وبسيطة جداً . وانا قد نفذتها من فترة .
ولكن المشكلة الوحيدة تكمن في التردد ، فالتردد غير مستقر نهائيا وهو يزداد مع الحمل حتى يصل إلى 125 هرتز .
ولكن من أجل استخدامها لإنارة لمبات توفير طاقة أو نيونات فهي ممتازة.

[uosef_001]

المشاركة الأصلية كتبت بواسطة emad1

اخي دائرة جميلة ولكن لماذا لاتبدا بالدوائر البسيطة وتتدرج بها لكي تكون سهلة على المتلقي والمبتداء والانترنيت زاخر بالدوائر البسيطة
لدي دوائر انفيرتير جدا بسيطة للغاية ومجربة من قبلي وتعمل بكفائة سوف انشرها بالمنتدى قريبا .

وشكرا.
مثال

شكرا اخي الكريم
لكن هذه الدوائر كم قلت لا يوجد بها استقرار بالمذبذب
وانا كان لى سؤال محدد فى الدائرة التى وضعتها

[فكروعلم]

الترتنزستور مكبر أولي للموسفيت والديود ليسمح للنبضات الموجبة الخارجة من المتكاملة بالوصول إلى الترتنزستور ويمنع النبضات السالبة

[uosef_001]

المشاركة الأصلية كتبت بواسطة فكروعلم

الترتنزستور مكبر أولي للموسفيت والديود ليسمح للنبضات الموجبة الخارجة من المتكاملة بالوصول إلى الترتنزستور ويمنع النبضات السالبة

لكن هل ضروري استخدم هذا الترنزستور لانه فى دوائر كثير لم اجد هذا التنزستور وكذلك الدايود

[فكروعلم]

يمكن الأستغناء عنهم إذا كانت النبضة كافية لفتح ترانزستورات الموسفيت

[uosef_001]

المشاركة الأصلية كتبت بواسطة فكروعلم

يمكن الأستغناء عنهم إذا كانت النبضة كافية لفتح ترانزستورات الموسفيت

جربت اضيف الترنزستورات وعملت محاكاة على برنامج بروتس غير فى شكل الموجة من مربعة الى مثلثة
