#1 |
عضو فضي
الدولة: Usa
المشاركات: 2,342
معدل تقييم المستوى: 132
|
![]() |
![]() |
![]() |
اعلانات |
![]() |
#2 |
مدحت عبد الستار
الدولة: مصر-المحلة الكبري ، حاليا بسلطنة عمان
المشاركات: 1,800
معدل تقييم المستوى: 181
|
![]() تسلم وفيت وكفيت
بس CA3140 غير موجود لدي هانزل اشوف واحد ياليت الاقي اصلي في مكان مقطوع شكرا علي المجهود . . . . التعديل الأخير تم بواسطة : مدحتكو بتاريخ 30-05-2012 الساعة 04:38 PM. |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
مدحت عبد الستار
الدولة: مصر-المحلة الكبري ، حاليا بسلطنة عمان
المشاركات: 1,800
معدل تقييم المستوى: 181
|
![]() لسه راجع من البحث عن 3140 ولم اجد كما توقعت
هل ينفع 741 كبديل ياليت |
![]() |
![]() |
![]() |
#4 |
عضو فضي
الدولة: Usa
المشاركات: 2,342
معدل تقييم المستوى: 132
|
![]() |
![]() |
![]() |
![]() |
#5 | |
عضو ذهبي
المشاركات: 1,426
معدل تقييم المستوى: 114
|
![]() اقتباس:
هو فيه مشكلة صغيرة لكن التغلب عليها سهل: ما بين المقاومة R6 و قاعدة الترانزيستور نضيف 3 ديود متتالية. والبعض يضع بدل الديودات الثلاث مشع ضوئي واحد LED ويفي بالغرض والبعض يكتفي بوضع مقسم جهد مناسب في قاعدة الترانزيستور كما هنا: R4/R5 4.7k/2.2k http://www.sonelec-musique.com/image...v_bat_002a.gif |
|
![]() |
![]() |
![]() |
#6 | |
مدحت عبد الستار
الدولة: مصر-المحلة الكبري ، حاليا بسلطنة عمان
المشاركات: 1,800
معدل تقييم المستوى: 181
|
![]() اقتباس:
كما ذكرت لك فانا في مكان يصعب الحصول فيه علي القطع المطلوبة وأنت الآن شرحت عدة طرق بس ميزة الدائرة التي يعرضها الأخ عماد هو وجود المقاومة VR1 التي يمكن ضبطها ليضئ الليد علي الفولت المرغوب من البطارية وهذا هو ما أريده بس الدائرة التي عرضتها تختلف في القيم عن الدائرة المعروضة هنا ، فما الفائدة من وضع ثلاثه دايود متتاليين ، وهل قيم المقاومات في مقسم الجهد في دائرتك ستكون نفس قيم المقاومات تقبل اسئلتي الكثيرة شكرا لك |
|
![]() |
![]() |
![]() |
#7 | |
عضو ذهبي
المشاركات: 1,426
معدل تقييم المستوى: 114
|
![]() اقتباس:

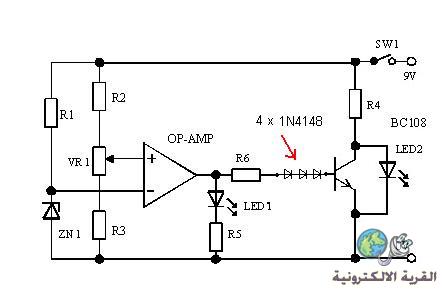

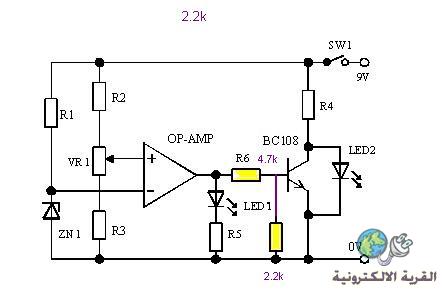

وهذان مثالان عن التعديلات المقترحة يمكن اختيار أحدهما: http://upload.qariya.info/images/qariya-88950a4d9b.jpg او : http://upload.qariya.info/images/qariya-a02cee0663.jpg لماذا هذه التعديلات؟ لان خرج 741 لاينزل الى 0 مطلقا مهما تغيرت الجهود على مدخليه in+ و in-. ومعنى هذا ان الترانزيستور سيظل مفعلا باستمرار فتنتفي الفائدة من الدائرة. الحل هو اسقاط تقريبا 1.2 فولت من خرج 741 ببعض الطرق ومنها ماذكرت. أرجو لك التوفيق وكان الله في عونك . |
|
![]() |
![]() |
![]() |
#8 |
عضو ماسي
الدولة: سوريا
المشاركات: 5,608
معدل تقييم المستوى: 379
|
![]() بدل من وضع ثلاث ديودات أستعمل زينر قيمته 2.2 فولت أو أكثر شرط أن لا يزيد عن 5 فولت ويوصل بعكس الديودات وأن وضع مقاومة 10 كيلو أوم بين مخرج المكبر وقاعدة الترانزستور ومقاومة 4.7 كبلو أوم بين قاعدة الترانزستور والسلب فعالة ومجربة
|
![]() |
![]() |
![]() |
