اصلاح دائرة باور ريسيفر prifix 8000

[ابراهيم 777]

ااطلب من اخواني في المنتدي المساعدة في اصلاح دائرة باور ريسيفر
prifix 8000 واعزروني لخبرتي المتواضعة في هذا المجال
فارجو الشرح باستفاضة لان غرضي الاول هو التعلم بارك الله فيكم
المشكلة التي اواجها هي ان دائرة الباور لا تعطي اي خرج
بعد قراءة العديد من المواضيع في المنتدي لم اجد مثل دائرتي لكني فهمت الخطوات العامة
قمت ب
أ- التاكد من التوصيلات الخارجية لجهد 220 سليمة
ب -قرائة قيمة الجهد علي المكثف الاساسي لكنها لم تكن 300 بل كانت 200
(حقيقة لا اعرف سبب تاكيدكم ان تكون القيمة 300 فولت علي المكثف وهل تختلف من دائرة لاخري )
ج- مراجعة جميع الموحدات بالافو كلها سليمة الا واحد كان يعطي شورت
قمة بفكه وجدته سليم !!!
اختبرت مكانه علي اللوحة وجدت شورت و اخيرا توصلت للسبب وهو شورت في الزينر و مقاومة كما أن power ic مكانه مسود من الحرارة لكن شكله الظاهري سليم اما الاوبتو كبلر لا اعرف !!
بعد الفك الدائرة اختفي منها الشورت
1 -المقاومة علي ما اعتقد انها سليمة ولكنها تعطي شورت لان قيمتها قليلة 22 اوم فقط (هل هذا صحيح ؟)
2-الزينر الان تالف ولا اعرف قيمته (كيف يتم التعرف علي قيمته ؟)
3-اما ال ic لا اعرف كيف اختباره خارج الدائرة واخشي اختباره في الدائرة تذيد الاضرار (هل هناك طريقة لاختباره؟)
4 -ما هي فائدة هذه العناصر (ntc1-cx2-L12-c23) ؟
6- كيفية اختبار الاوتو كبلر والمكثف الاساسي ال 400 فولت ؟
و اخيرا شرح علمي باستفاضة لهذا النوع من دوائر التغزيةالمسماة fly back المستخدمة بانتشار و اسع في كل الاجهزة الحديثة
وسوف ارفق جميع الصور بالقيم الاصلية مع رسم عكسي من تنفيذي
عسي ان يكون مرجع للجميع (ارجو التصحيح ان وجد و اعزروني لقلة خبرتي)
ملحوظة :
اللوحة غير مدون عليها قيمة المخارج بعد البحث توصلت الي
(3.3-0-5-0-30) فولت
صورة دائرة باور prifix 8000


صورة معكوسة لمسارت الدائرة مع التوصيل

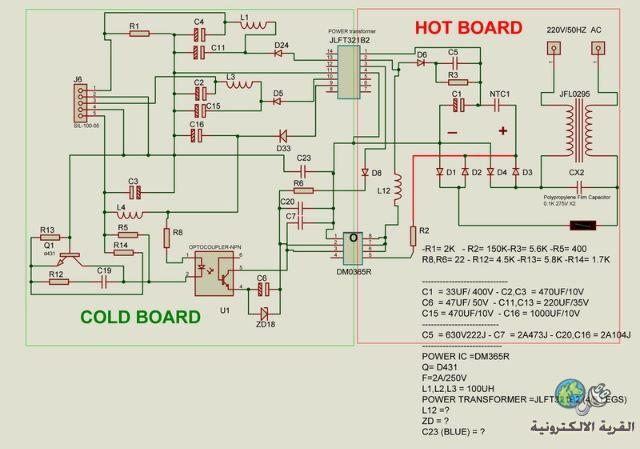

المخطط النهائي المفترض لعمل الدائرة

وصلات مباشرة

http://imageshack.us/photo/my-images/198/5t5t.jpg/
http://imageshack.us/photo/my-images/842/reciver2w.jpg/
http://imageshack.us/photo/my-images/232/26244748.jpg/

[ابراهيم 777]

صورة دائرة باور prifix 8000

[هاني ابو حليمه]

المشاركة الأصلية كتبت بواسطة ابراهيم 777

ااطلب من اخواني في المنتدي المساعدة في اصلاح دائرة باور ريسيفر
prifix 8000 واعزروني لخبرتي المتواضعة في هذا المجال
فارجو الشرح باستفاضة لان غرضي الاول هو التعلم بارك الله فيكم
المشكلة التي اواجها هي ان دائرة الباور لا تعطي اي خرج
بعد قراءة العديد من المواضيع في المنتدي لم اجد مثل دائرتي لكني فهمت الخطوات العامة
قمت ب
أ- التاكد من التوصيلات الخارجية لجهد 220 سليمة
ب -قرائة قيمة الجهد علي المكثف الاساسي لكنها لم تكن 300 بل كانت 200
(حقيقة لا اعرف سبب تاكيدكم ان تكون القيمة 300 فولت علي المكثف وهل تختلف من دائرة لاخري )
ج- مراجعة جميع الموحدات بالافو كلها سليمة الا واحد كان يعطي شورت
قمة بفكه وجدته سليم !!!
اختبرت مكانه علي اللوحة وجدت شورت و اخيرا توصلت للسبب وهو شورت في الزينر و مقاومة كما أن power ic مكانه مسود من الحرارة لكن شكله الظاهري سليم اما الاوبتو كبلر لا اعرف !!
بعد الفك الدائرة اختفي منها الشورت
1 -المقاومة علي ما اعتقد انها سليمة ولكنها تعطي شورت لان قيمتها قليلة 22 اوم فقط (هل هذا صحيح ؟)
2-الزينر الان تالف ولا اعرف قيمته (كيف يتم التعرف علي قيمته ؟)
3-اما ال ic لا اعرف كيف اختباره خارج الدائرة واخشي اختباره في الدائرة تذيد الاضرار (هل هناك طريقة لاختباره؟)
4 -ما هي فائدة هذه العناصر (ntc1-cx2-l12-c23) ؟
6- كيفية اختبار الاوتو كبلر والمكثف الاساسي ال 400 فولت ؟
و اخيرا شرح علمي باستفاضة لهذا النوع من دوائر التغزيةالمسماة fly back المستخدمة بانتشار و اسع في كل الاجهزة الحديثة
وسوف ارفق جميع الصور بالقيم الاصلية مع رسم عكسي من تنفيذي
عسي ان يكون مرجع للجميع (ارجو التصحيح ان وجد و اعزروني لقلة خبرتي)
ملحوظة :
اللوحة غير مدون عليها قيمة المخارج بعد البحث توصلت الي
(3.3-0-5-0-30) فولت
صورة دائرة باور prifix 8000


صورة معكوسة لمسارت الدائرة مع التوصيل

المخطط النهائي المفترض لعمل الدائرة

وصلات مباشرة

http://imageshack.us/photo/my-images/198/5t5t.jpg/
http://imageshack.us/photo/my-images/842/reciver2w.jpg/
http://imageshack.us/photo/my-images/232/26244748.jpg/

السلام عليكم ورحمه الله وبركاته
اخي الفاضل مهندس / ابراهيم
سنحاول معك اصلاح الجهاز اولا ثم نوافيك بشرح وافي لدوائر الباور الحديثه
اولا بالنسبه للجهد الموجود علي مكثف الالكو ( الموجود عليه 200 فولت dc ) يجب التأكد اولا من جهد منبع التغذيه المتغير (220 ac ) فاذا كان هذا الجهد لا يقل عن 220 كثيرا .... قم باستبدال هذا المكثف حتي وان لم يظهر عليه اي اثار تدل علي تلفه .........
بعد ذلك قم بالقياس الاومي بين طرف رقم 5 في متكامله دائره الباور وسالب مكثف الالكو فان وجدت شورت او شبه شورت قم ايضا باستبدال هذه المتكامله ...
في حاله عدم وجود شورت قم بقياس الجهد علي نفس الطرف فان وجدت الجهد يتراوح بين 9 الي 18 فولت دل هذا علي سلامه تغذيه المذبذب .... اما اذا كان الجهد غير موجود دل هذا علي تلف مقاومه الربط وهي r2 في المخطط الذي وضعته لنا وهنا قم باستبدال هذه المقاومه .......
ملحوظه مهمه .....
جميع قياسات الجهد علي المتكامله تكون بوضع الطرف الاسود لجهاز القياس علي سالب مكثف الالكو .....
قيمه الزينر الذي اشرت اليه 18 فولت
اما بالنسبه للابتو كابللر فانه يحتاج الي جهازين للقياس علي وضعيه الاوم ( الصوت ) لمعرفه وجود استجابه من عدمه بين الــــ led ( ثنائي باعث الضوء ) والفوتو ترانزستور ( الترانزستور الضوئي ) او عن طريق وضع جهد لا يتعدي الـــ1.5 فولت مستمر علي الــــ led في الاتجاه الامامي وقياس القيمه الاوميه بين باعث ومجمع الترانزستور الضوئي ( طرف 3 و4 ) ستجد انها تقل في حاله توصيل الـــled بجهد ال1.5 فولت وتقترب من الفاي عند نزع الجهد
اذا وجدت صعوبه في طريقه قياس الاوبتو كابللر قم بتغييره مؤقتا لان المهم حاليا هو صيانه الجهاز

ملحوظه مهمه
قد يتسبب وجود دايود تالف علي الملفات الثانويه للتشوبر في اختفاء الجهود الثانويه باكملها مما قد يوهم الفني بان العطل في المرحله الابتدائيه لدائره الباور وهذا للتذكير فقط لما قد تتعرض له لاحقا ( فيما بعد ) لان وجود شورت في الزينر يدل علي ان العطل موجود في المرحله الابتدائيه لدائره الباور ( مرحله ما قبل التشوبر )
نتابع معك واسال الله لك التوفيق

[ابراهيم 777]

الف شكر و برك الله فيك
جاري التجربة
عزرا سؤال بسيط كيف يمكن ارفاق الصور بالموضوع لانها دائما تظهر X ؟

[ابراهيم 777]

الف شكر تم الاصلاح
بعد الفحص الدقيق ومساعدة اخي هاني ابو حليمه تم حصر العطل في :
1- ايسي الباور (dm0365r).......... سعره حاولي 7 جنيهات
2- الزينر دايود 18volt / 0.5 wat ...... سعره 0.5 جنيه
و كانت مخارج الباور كالتالي
(اذا كان مخرج سوكيت الباور الي الأسفل من اليمبن لليسار ) [ _ ]
يكون ترتيب الخمس مخارج كالتالي [3][0][5][0][21]
يوجد بالسوق ايضا نوعان من دوائر الباور يمكن تعديلهم للحصول علي نفس الخرج
سعرها يتراوح بين 15 و 17 جنيه
الصورة مرة اخري
http://imageshack.us/photo/my-images/198/5t5t.jpg/

المخطط http://imageshack.us/photo/my-images/232/26244748.jpg/



و اتمني ان يستفيد الجميع من هذا العمل
مع خالص الشكر لاخ المحترم الاستاذ هاني ابو حليمة

[ابوعبدالله6666]

[emil22]

الف شكر الف شكر الف شكر

[khaled Guevara]

الله ينور يا رجاله القريه هوا ده الشغل
