تلخيص لقواعد الالكترونيات في صوره .. من اعدادي

عبقرى صغير · 02-06-2012, 12:45 AM

بسم الله الرحمن الرحيم
والصلاه والسلام على اشرف المرسلين .. اما بعد

قد يكون الموضوع غريب بعض الشئ لكنه ليس بغريب , انه بسيط جدا اكثر من ما تتخيلو , فقط بعض التركيز والتفكير وتوصلت لهذا المثلث الذي اسميه ب (المثلث العبقري) الذي اراحني من عناء الحفظ وحفظ القوانين خصوصا
المثلث عباره عن تجميع لاساسيات قوانين الالكترونيات التي سوف تفيد المبتدئين بأذن الله

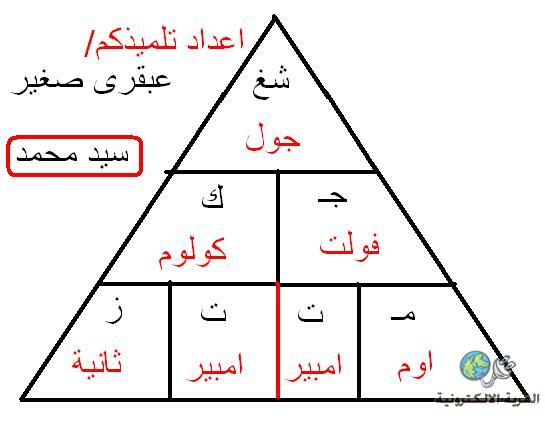

ده المثلث

سوف تجدو انه موجود اسم القياس الكهربي باللون الاسود و وحده قياسه باللون الاحمر
بالنسبه للخط الاحمر اللي في الجدول فا ده معناه انه ممنوع اننا نضرب المثلثين اي ان الجزء الشمال ليس له علاقه بالجزء اليمين
الجدول سهل جدا واكيد الاساتذه فهموه
وبالنسبه لمن لم يفهم كيف تستخدم المثلث فأقول له انه كل ما عليك هو تحديد غرضك فأذا كنت تريد فرق الجهد سوف تجد انه = شغل على كميه كهربيه
اما الشغل فأنه = فرق الجهد * كميه كهربيه
اي ان الكميتين المتجاورتين يتم ضربهم لايجاد القيمه العليا
والقيمه العليه تقسم على اي من الكميتين السفلتين لايجاد قيمه القيمه الصغرى الاخرى
بالنسبه للرموز فا
شغ = شغل
ج = فرق الجهد
ك = كمليه كهربيه
م= مقاومه
ت = شده تيار
ز = زمن
ارجو ان يكون شرحي قد تم فهمه واي استفسار انا في الخدمه

ملاحظه : انا اللي عملت الجدول ده بنفسي وفكرت فيه ولكن انا لست متأكد انه لم يصنعه احد من قبل
فقد يكون مثلث معروف اصلا وانا توصلت اليه بالصدفه
فسامحوني اذا كان موجود من قبل
