أعادة صياغة دائرة تحسس الضوء عند الظلام pcb

[emad1]

السلام عليكم

حبيت اعيد تنفيذ هذة الدائرة من جديد لااستخراج ملف للطباعة وحبيت اشاركم فيه

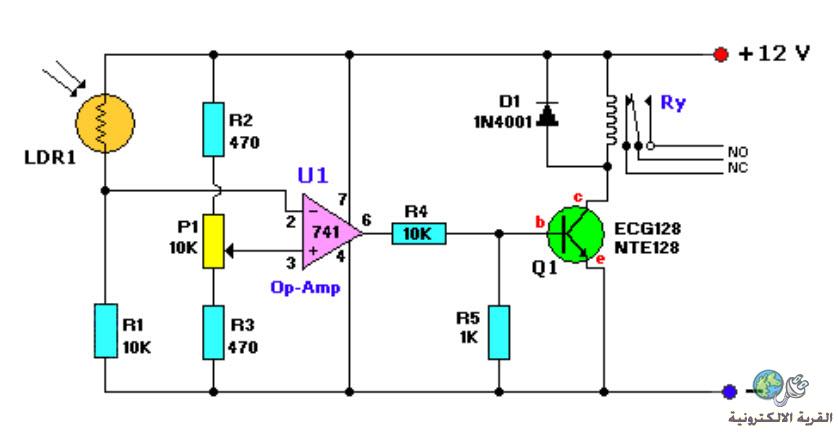

هذة الدائرة الاصلية :

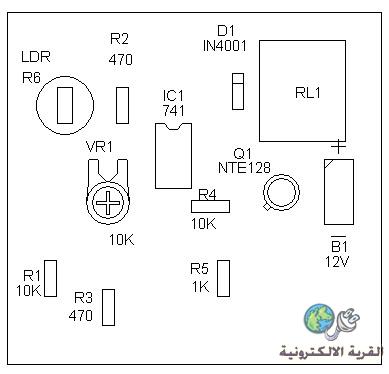

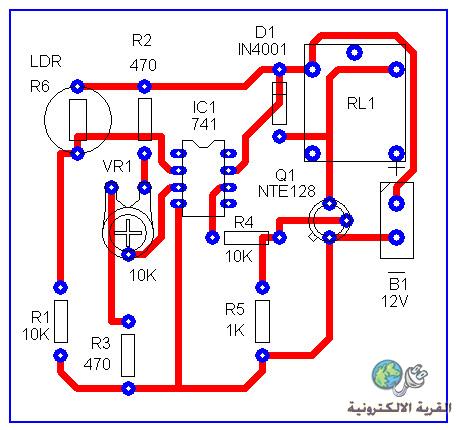

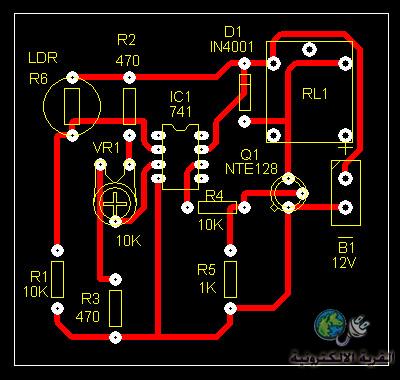

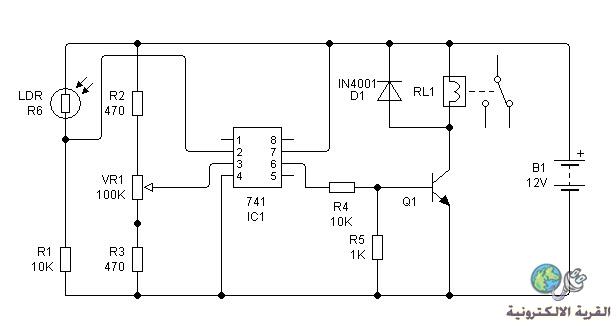

وهذة المصممة حديثاً:

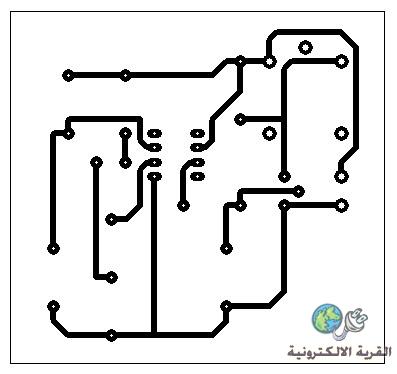

وهذة دائرة لتنفيذ طباعة pcb .









.................................................. ..

[أحمدبلعوط عطوان]

طيب الدائره رائعه اخ عماد لكن هل بوسعنا تغذية الدائره بجهد 220V متناوب يعني وحدة تغذيه لاستخراج 12 فولت ومن ثم الى دائرة المشروع متحسس الظلام الخليه الضوئيه photo cell

[nazar sss]

شكرا بارك الله فيك

[emad1]

المشاركة الأصلية كتبت بواسطة أحمدبلعوط عطوان

طيب الدائره رائعه اخ عماد لكن هل بوسعنا تغذية الدائره بجهد 220V متناوب يعني وحدة تغذيه لاستخراج 12 فولت ومن ثم الى دائرة المشروع متحسس الظلام الخليه الضوئيه photo cell

لم أفهم ماتعنيه ؟

[فكروعلم]

نعم يمكن تغذيتها 220 فولت عن طريق محول ودارة تقويم وتنعيم

[ابراهيم 777]

220 فولت-محول خفض - قنطرة توحيد - مكثف 1000 ميكرو / 16 فولت
ريجيلوتر (دائرة تغزية عادية)
لتقليل الحجم و الوزن يمكن استخدام الدوائر الحديثة كالتي بشواحن الموبايل
ثمنها زهيد لكنك محدود بالفولت و الامبير
ارجو العلم يمكن عكس عمل هذه الدائرة بالتصميم المرفق بطريقة عكسية
وذلك بعكس مكان ldr1 مع r1
كما يمكن تحويلها لدائرة انذار بوضع ldr1 باسطونة مجوفة بعيدا عن الضوء ثم استخدام قلم ليذر ليكون مصدر الضوء علي ال ldr
عند انقطاع الضوء يتم تفعيل الريلاي ليشغل سارينة انذار حتي يعود الضوء
لجعل السرينة تعمل باستمرار حتي يقوم صاحبها بفصلها سوف تحتاج لاضافة ريلاي اخر لعمل لاتش و يحفظ الاشارة
تقبل مروري

[emad1]

المشاركة الأصلية كتبت بواسطة ابراهيم 777

220 فولت-محول خفض - قنطرة توحيد - مكثف 1000 ميكرو / 16 فولت
ريجيلوتر (دائرة تغزية عادية)
لتقليل الحجم و الوزن يمكن استخدام الدوائر الحديثة كالتي بشواحن الموبايل
ثمنها زهيد لكنك محدود بالفولت و الامبير
ارجو العلم يمكن عكس عمل هذه الدائرة بالتصميم المرفق بطريقة عكسية
وذلك بعكس مكان ldr1 مع r1
كما يمكن تحويلها لدائرة انذار بوضع ldr1 باسطونة مجوفة بعيدا عن الضوء ثم استخدام قلم ليذر ليكون مصدر الضوء علي ال ldr
عند انقطاع الضوء يتم تفعيل الريلاي ليشغل سارينة انذار حتي يعود الضوء
لجعل السرينة تعمل باستمرار حتي يقوم صاحبها بفصلها سوف تحتاج لاضافة ريلاي اخر لعمل لاتش و يحفظ الاشارة
تقبل مروري

افكار جميلة احييك .
