دائرة قياس مستوى الماء في الخزانات بسيطة وفعالة

emad1 · 04-06-2012, 09:04 PM

السلام عليكم

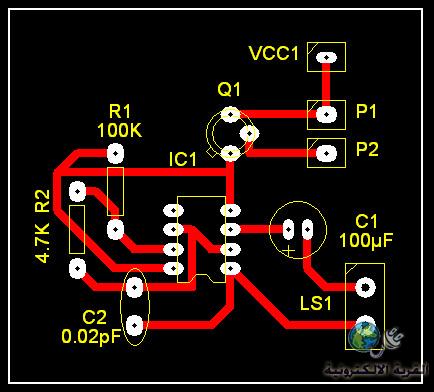

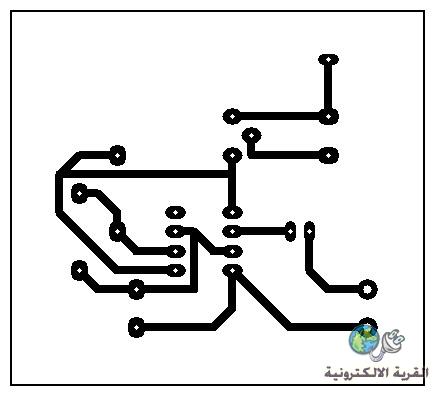

هذة أبسط دائرة لقياس مستوى الماء في الخزانات وهي فعالة ومجربة .وحقيقتاً أخذت فكرة الدائرة من الاخ الكريم وليد عنتر جزاه الله خير والفضل والشكر يعود له .

[/CENTER]

فكروعلم · 04-06-2012, 10:18 PM

أخي كل دارات تحسس مستوى الماء فيها مشكلة وهي أن الحساسات بعد فترة من الزمن تتأكل بسبب التفاعل الكيماوي

emad1 · 04-06-2012, 10:37 PM

لدي دائرة مركبه على الخزان منذ سنوات وتعمل لحد هذة المشاركة ,
صحيح يوجد صدأ على اقطاب الحساسات ولكنها مصممة بشكل جيد .لاتتاكل .
وهذة الدائرة مجربة وتمام .تبقى المشكلة عند المصمم كيف ياخذ احتياطاته لهذا الامر مستقبلا .

فكروعلم · 04-06-2012, 10:57 PM

هناك طريقة للتغلب على هذه المشكلة وهي تمرير تيار متناوب ضعيف يؤخذ من محول الدارة ويغذي الحساسات ثم يقوم قيل أن يدخل إلى قاعدة الترانزستور لأن التيار المتناوب لا يحدث تفاعل بين الحساسات والماء وقد لا حظت هذا في كل الدارات الأجنبية وخاصة الأنكليزية

Eyaad · 05-06-2012, 07:48 AM

السلام عليكم ورحمة الله.... السؤال هو كيف يتم استخدام هذه اللوحة اين تركب وكيف يتم قراءة مستوى الماء.. وهل لو كانت خزانات الماء في الطابق الخامس استطيع معرفة مستوى الماء من الطابق الاول..... جزاكم الله خيرا

emad1 · 05-06-2012, 09:20 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة Eyaad

السلام عليكم ورحمة الله.... السؤال هو كيف يتم استخدام هذه اللوحة اين تركب وكيف يتم قراءة مستوى الماء.. وهل لو كانت خزانات الماء في الطابق الخامس استطيع معرفة مستوى الماء من الطابق الاول..... جزاكم الله خيرا

تستطيع ان تبقي الدائرة في البيت والقطبان p1-p2 سلكان يصعدان للطابق الذي فيه الخزان ويوضع على مستو فتحة الخزان بمستوى انت تحدده لااي مستوى تريد ان يملاء الخزان وعند صعود اماء للمستوى المطلوب فسوف تعمل الدائرة وتعطيك تنبيه نت خلال السماعة .

فادي سنينة · 05-06-2012, 02:14 PM

عندي جهاز يتكون من 10 قياسات ، والجهاز يخرج منه سلكان فقط للخزان

ومجس يوضع داخل الخزان ......
هذا الجهاز يباع في الاردن على الايميل al_nahdajo*yahoo.com

emad1 · 05-06-2012, 02:16 PM

متوفر عندنا بكثرة في الاسواق ولكن 4 مستويات كافية
