سؤال بسيط جدا في الترانزيستور ... ما الفرق

[TIME0]

متى اوصل الترانزيستور بهذا الشكل


ومتى اوصل الترانزيستور بهذا الشكل


علما بانني اريد ان اتحكم في سرعة موتور دي سي

منهم من استخدم
NPN فقط
ومنهم من وضع الاثنين معا
NPN و PNP

انا اريد ان اتحكم في الموتور عن طريق المايكرو و PWM

ياريت توضيح الفرق رجاء
وشكرا

[ماجد عباس محمد]

الدائرة الأولى للحركة فى اتجاهين بينما الثانية للحركة فى اتجاه واحد فقط

[Glory Maker]

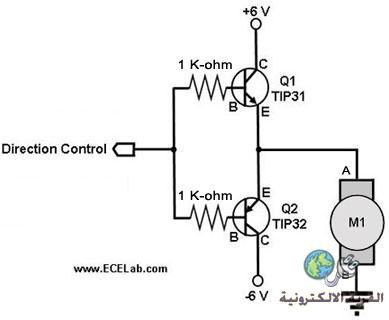

فى الدائرة الترانزيستورين بيستخدموا لعكس اتجاه دوران المحرك
حيث يوصل طرف الموتور بالوصلة مابين بطاريتين قيمتها 6 فولت

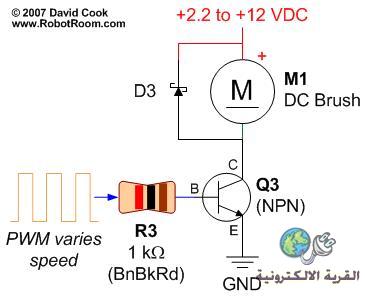

فى الدائرة الثانية هو مستخدم تقنية PWM pulse width modulator
والسرعه بتحدد هنا عن طريق عرض النبضة الواحده أو تردد المذبذب
والترانزيستور موصل هنا فى وضع مفتاح

[TIME0]

طيب لماذا يستخدم H bridge وهو من اربع ترانزيستورات للتحكم في اتجاه الموتور بينما في الدائرة السابقة موجود ترانزيستورين وتحكم ايضا في اتجاه الموتور

[ماجد عباس محمد]

لأن H-bridge لا تحتاج لجهد موجب و سالب و مشكلة هذه الدائرة فى جهد التحكم السالب وليس فى التغذية السالبة
أى لا تستطيع الربط المباشر بينها و بين اى دائرة رقمية مثلا ولكنك ستحتاج دوائر أخرى

بالمناسبة الدائرتين فى أول مشاركة يمكن استخدام PWM لتغيير سرعة الموتور فاسلوب الفتح و القفل يمكن تطبيقه على أى منها
