طرق تنفيذ الدوائر في حالة عدم توافر بورد نحاس
قد لا تتوفر احيانا بورد نحاس لعمل الدوائر الكهربية كما لدا اخونا (Ms.pro)
علي سبيل المثال نريد تنفيذ هذه الدائرة
الطريقة الاولي :
(الادوات المطلوبة ورق ابيض مقوي- مادة لاصقة قوية - نصف متر سلك عاري – نصف متر سلك معزول)
بعد اكمال مخطط التصميم من اي برنامج نقوم بالاتي
احضار صورتين للدائرة
الاولي تحتوي علي شكل العناصر بدون توصيل
الثانية تحتوي علي شكل العناصر بالتوصيلات
( نحاول بقدر المستطاع تقليل الخطوط المتقاطعة بالتصميم)

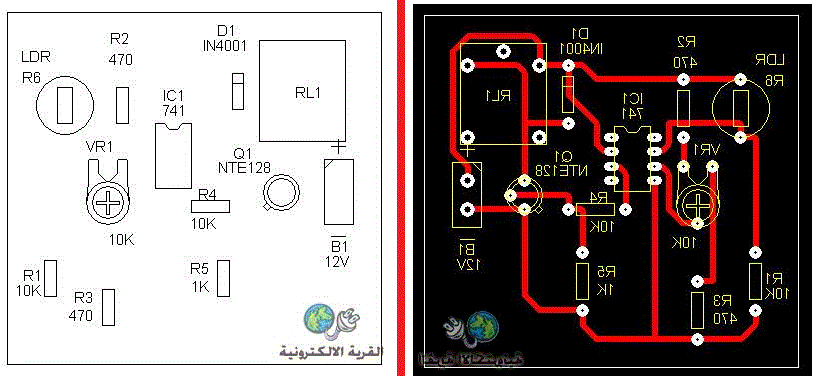

1- نقوم بعمل انعكاس للدائرة الثانية بالتوصيلات ثم نضع الدائرتين بشكل متواذي جنب ال جنب بفارق 1 سم
الان حانت مرحلة الطباعة سوف تحصل علي هذه الصورة
- 2- قم بثني المخطط لنصفين حتي تحصل علي تطابق كامل للجهتين لصورة من اعلي و اخري من اسفل (يمكنك التاكد من التطابق بعرض الورقة امام مصباح )
- في حالة التطابق الكامل لن تري الا صورة الدائرة مع ظل التوصيلات كده تمام
3-الان قم بوضع قطعة مناسبة من الورق المقوي بعد تغريتها بلاصق من الجهتين ثم قم بوضع جسم صقيل علي الورقة كالمكوة و انتظر حتي تجف
بعد التجفيف أصبحت قطعة واحدة
4-قم بثقب جميع الثقوب المطبوعة برفق ثم ثبت جميع المكونات في أماكنها بثني الارجل في حالة الايسي قبل التثبت ضع نقطة واحدة من اللاصق أسفلها و احرص علي عدم وصول اللاصق للأرجل
5- ألان احضر السلك العاري وقم بلفه حول الارجل المراد توصيلها لفة و احدة من الأسفل (الصورة ذات التوصيلات 2) ثم قم باللحام كما هو مخطط في الصورة اذا قابلك تقاطعات قم بعمل كباري بالسلك المعزول بعد الانتهاء قص الزوائد بالقصافة قم بتجربة الدائرة
نجحت و الحمد لله قم بوضع طبقة أخري من الورق المقوي مزودة بلاصق أسفل التوصيلات لتأمين الدائرة
و هكذا نكون قد انتهينا من الطريقة الأولي
(مخططات الامثلة من مشاركات الاخ الفاضل emad 1)
