دارة تغذية من 230V إلى 5V

[FREEMIND]

السلام عليكم و رحمة الله
أقوم بمشروعي في مصنع لصنع كارتات التحكم للمكنسة كهربائية..يتمثل المشروع في صنع فاحص للكارتات..
أريد دارة تغذية من 230V إلى 5V و يكون بها مخرجين: الأول للـ 230V و الثاني للـ5V
لتغذية دارتين في مشروعي: الأولى هي التي سأفحصها و هي من إنتاج المصنع و الثانية هي دارتي التي صنعتها و المتكونة أساسا من الـPIC
ثم و هذا الأهم أن المصنع إشترط علي كشرط للسلامة أنّ دارة التغذية لا تتشتغل إلا إذا أغلقت باب صندوق الفاحص الذي صنعته بنفسي..
أرجووكم مساعدة عاجلة فالوقت يداهمني

[FREEMIND]

ساعدوني أرجوكم فالوقت يداهمني

[فكروعلم]

موضوعك غير واضح

[FREEMIND]

المشاركة الأصلية كتبت بواسطة فكروعلم

موضوعك غير واضح

أريد أعمل دارة تغذية بها مخرجين واحد 230V و الثاني 5V
هذه الدارة لا تخرج فولتاج إلا إذا تم الضغط على زرين

[ابراهيم 777]

اخي العزيز المنتدي يحتوي علي العديد من هذه الدوائر
يمكنك قراءة
مقالات استاذي م.وليد الفرا
http://www.qariya.com/vb/showthread.php?t=13959
عامة ما فهمت منك انك تريد دائرة تغذية
تخرج 220فولت تيار متردد و 5 فولت مذودة ب 2 مفتاح أمان
اذا كان هذا ما تريد ارجو التاكيد

[ابراهيم 777]

[img]http://upload.qariya.info/images/qariya-5316894406.gif" border="0" alt="" onload="NcodeImageResizer.createOn(this);" />[/IMG]

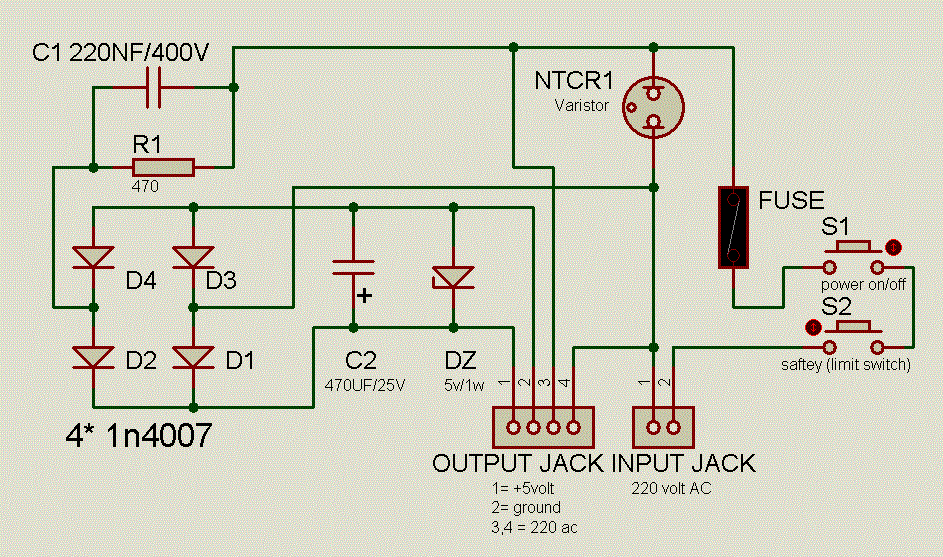

هذه الدائرة التي طلبت 5فولت مستمر -220 متردد / 2 مفتاح
بعض عيوب الدائرة
- لا يوجد عزل isolation بين جهد الشبكة (220 V AC) وبقية الدائرة
- بلنسبة لخرج 5فولت اقص تيار 150 ملي امبير
المزايا :
-بساطة التكوين و صغر الحجم
- (حماية نبضدات وحمل زائد )
جميع البيانات مستنتجة من دروس المهندس وليد الفرا جزاه الله خيرا
منتظر لاي استفسار
نرجوا من الاعضاء رؤية دائرة التغذية و الافادة في حالة اي خطا او سهو للتصحيح

[ابراهيم 777]

http://upload.qariya.info/images/qariya-5316894406.gif

[FREEMIND]

المشاركة الأصلية كتبت بواسطة ابراهيم 777

اخي العزيز المنتدي يحتوي علي العديد من هذه الدوائر
يمكنك قراءة
مقالات استاذي م.وليد الفرا
http://www.qariya.com/vb/showthread.php?t=13959
عامة ما فهمت منك انك تريد دائرة تغذية
تخرج 220فولت تيار متردد و 5 فولت مذودة ب 2 مفتاح أمان
اذا كان هذا ما تريد ارجو التاكيد

شكرا أخي
نعم ذاك ما أريد لكن بالإظافة إلى مفتاح ON و OFF أريد أن يكون بها زرين لأضعهما في طرفي الباب
فعند إغلاق الباب يضغط هذا الأخير على الزرين فتقوم الدارة بالإشتغال
