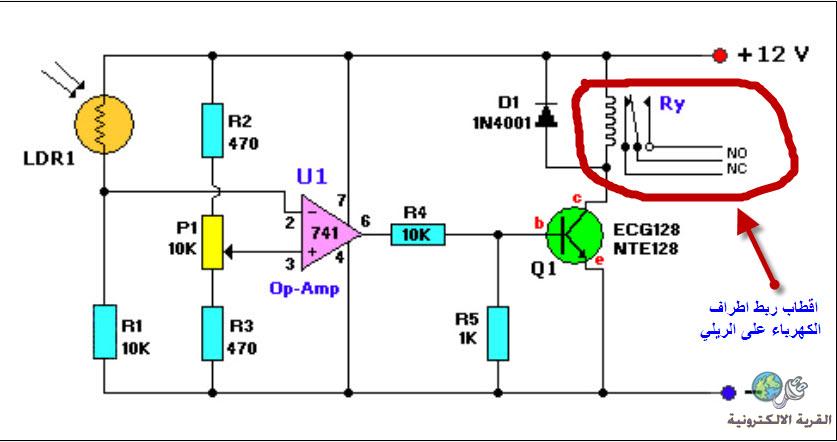

كيف يتم ربط الريلي على مصدر كهرباء بهذة الدائرة

emad1 · 07-06-2012, 03:00 PM

السلام عليكم

كيف يتم ربط مصدر كهرباء على ريلي هذة الدائرة ارجو التوضيح بالرسم رجاءاً وذلك عند الظلام يعمل الريلي ليفتح مصدر كهرباء.

Tico · 07-06-2012, 03:22 PM

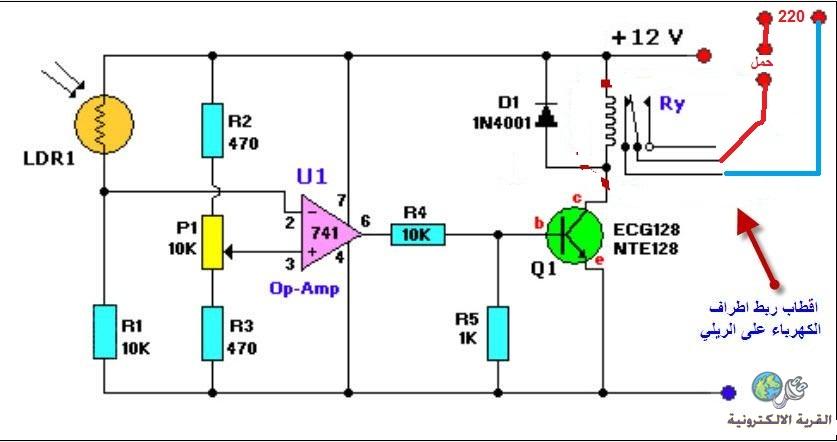

أقترح :
http://upload.qariya.info/images/qariya-a90f333e64.jpg

فكروعلم · 07-06-2012, 03:24 PM

الطرف النصفي المتحرك وطرف nc وهذان الطرفان يشكلان مفتاح يوصل بالتسلسل مع خط الفاز الواصل للجهاز الذي تريد تغذيته والنتر يكون مباشر

emad1 · 07-06-2012, 04:34 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

الطرف النصفي المتحرك وطرف nc وهذان الطرفان يشكلان مفتاح يوصل بالتسلسل مع خط الفاز الواصل للجهاز الذي تريد تغذيته والنتر يكون مباشر ولاداعي للرسم وسهلة كتير كتير

اردت توضيح بسيط بالرسم لااني ضعيف بمسألة الريلي وليس كل الناس بقدر علمك يافكر وعلم . ومامعنى كلمة النتر .

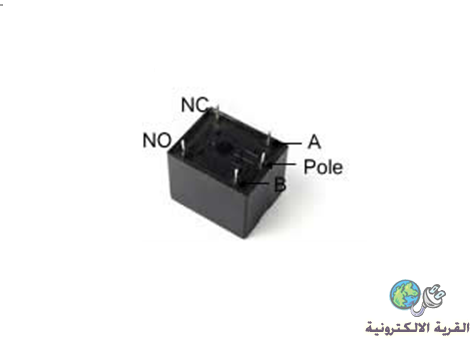

وهذة صورة للريلي اريد استخدامه وكما مرسوم على البوردة
ارجو التوضيح عليه

وشكراً

فكروعلم · 07-06-2012, 04:57 PM

أخ عماد pole هو الطرف المتحرك وهذا الطرف يكون متلامس مع أحد الأطراف بدون تغذية ملف الريلية ويمكن فحصه بالأفو متر والطرف الأخر يتلامس عندما يتغذى الملف بالتيار وبهذا تكون الريلية مفتاح بإتجاهين وأقصد بالنتر بالخط الحيادي أو البارد بالعامية

فكروعلم · 07-06-2012, 05:04 PM

أقتراح tico صحيح وإذا عملت الدارة بالعكس استعمل الطرف no بدل nc

emad1 · 07-06-2012, 05:23 PM

شكرا جزيلا
لكم وسوف أحاول حسب شرحكم مع الفحص بالاوفوميتر ؟

فكروعلم · 07-06-2012, 05:23 PM

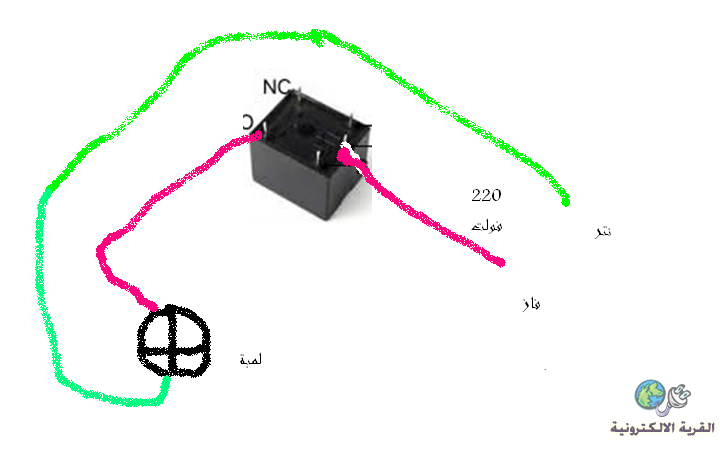

أخ عماد هذه هي الرسمة وأعذرني لسو ء الرسم بس من نصف ساعة مفرمت الكمبيوتر ولا يوجد عليه أي برنامج للرسم

http://upload.qariya.info/images/qariya-d39cad891e.png
