[adelmovis]

السلام عليكم
انا في المرحة الاخيرة من مشروع تخرجي إلي اني صادفت مشكلة وارجو من اخواني المساعدة
حيث يكمن المشكل في المؤقت (كريستال ) حيث استعملت مؤقت بقيمة 15 ميجا هارتز مع العلم ان الكود ( البرنامج hex ) المستعمل في المشروع مبرمج بـــ 14.7456 ميجا هارتز

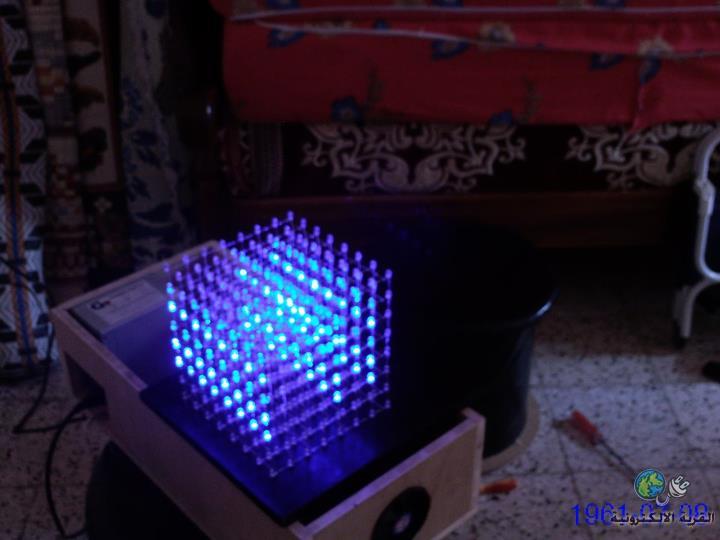

مع العلم ان االمشروع هوا متريكس ليد ثلاثي الابعاد
http://upload.qariya.info/images/qariya-4e7a0341b2.jpg

وتكمن المشكلة في عدم أدائه الحركات حيت في كل مرة عند تشغيله يضهر شكل ويتوقف عنده بلا حراك
فهل المؤقت هوا سبب المشكلة ام ان المشكلة شيء اخر
الرجاء المساعدة من اخواني الكرام

[ماجد عباس محمد]

الكريستال يحدد سرعة تنفيذ الأوامر و يكون معطلا فقط فى حال الإتصال التسلسلى أو عند وجود تزامن مع وسيلة خارجية
هذه الدائرة على ما أظن (بدون رفع الدوائر ولا البرنامج) سيؤثر على سرعة العرض قليلا لكن سبب توقفه غالبا الدائرة بها وصلات غير سليمة أثناء التنفيذ أو شيء فى البرنامج يسبب توقفه
لا اتذكر أن هناك ميكرو لا يقبل 15 ميجا كريستال فعلى الأقل يقبل حتى 20 ميجا

[Tico]

الفارق ليس كبير جدا وقد لا يؤثر في مثل هذه التطبيقات .
لكن لو عندك ملف المشروع كاملا ممكن تعمل edit وتضبط الاعدادات من جديد على قيمة الكوارتز (الكريستال) الجديدة.

[محمد مناع]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته

اللى حضرتك بتوصفه ممكن يكون تهنيجة للمعالج ومن اسبابها
- جهد التغذية 5 قولت ليس مضبوط
- المعالج لا يتحمل سرعة الكريستالة
- سوء ضبط سرعة الكريستالة داخل البرنامج مع السرعة الحقيقية

والله الموفق و المستعان

[adelmovis]

بارك الله فيكم على المساعدة
تم حل مشكلة التوقف حيث كان خطا بسيط في الدارة و استبدلت الكريستال ب كريستال المناسب 14.4546 لا كن ضهرت مشكلة اخرى و هي انه بطيء في تنفيذ الاوامر كما انه هناك 8طبقات موصولة ب الجهد السالب(1-2) تشتغل بشكل عادي عندما تصل الاوامرالى(3 او4 او 5 او6) يعني الجهد لي احداها تشتغل كلها ب اضاءة خافتة و عند اجتياز هذه الطبقات كلها تشتغل الطبقتين الاخيرتين بشكل عادي(7_8)
علما ان جميع الطبقات موصولة بشبكة مقاومات pull_ upانا قمت ب تركيبها لم اشترها جاهزة و كل مقاومة من الشبكة موصولة ب ترانزستورين على التوازي

http://upload.qariya.info/images/qar...bfb2c0747d.jpg

http://upload.qariya.info/images/qar...5033b317ec.jpg
http://upload.qariya.info/images/qar...12ee90779b.jpg
الدائرة
http://upload.qariya.info/images/qar...614740251b.png
الرجاء المساعدة

[adelmovis]

اقتباس المشاركة الأصلية كتبت بواسطة adelmovis بارك الله فيكم على المساعدة تم حل مشكلة التوقف حيث كان خطا بسيط في الدارة و استبدلت الكريستال ب كريستال المناسب 14.4546 لا كن ضهرت مشكلة اخرى و هي انه بطيء في تنفيذ الاوامر كما انه هناك 8طبقات موصولة ب الجهد السالب(1-2) تشتغل بشكل عادي عندما تصل الاوامرالى(3 او4 او 5 او6) يعني الجهد لي احداها تشتغل كلها ب اضاءة خافتة و عند اجتياز هذه الطبقات كلها تشتغل الطبقتين الاخيرتين بشكل عادي(7_8) علما ان جميع الطبقات موصولة بشبكة مقاومات pull_ upانا قمت ب تركيبها لم اشترها جاهزة و كل مقاومة من الشبكة موصولة ب ترانزستورين على التوازي http://upload.qariya.info/images/qar...bfb2c0747d.jpg http://upload.qariya.info/images/qar...5033b317ec.jpg http://upload.qariya.info/images/qar...12ee90779b.jpg الدائرة http://upload.qariya.info/images/qar...614740251b.png الرجاء المساعدة

هل من احد يرد علي و يريحني انا في غاية الحيرة
