لقد صممت هذه الدارة هدية للقرية الإلكترونية وهذه الدارة تقوم بتشفيل الإضاءة عند حلول الظلام وتقوم بإطفائها خلال النهار وقد راعيت في تصميمها كل الأخطاء التي توجد في جميع الدوائر المماثلة
1- لا تتذبذب عند النقطة الحرجة أي عند الأنتقال البطيء من حالة الوصل إلى حالة الفصل أو العكس إذ لا تغير حالتها من الوصل إلى الفصل ألا إذا تم تغيير مستوى الإضاءة 33%
2- لا تتأثر بالأضاءة التي تصدر من الأضواء التي تقوم بتشغيلها إلا إذا زادث شدة الضوء عن نسبة 33%
3- لا تتأثر بأضواء السيارات المفاجئة التي قد تفصل الدارة بشكل لحظي إذا ماسقط ضوء سيارة عابرة على الدارة
4- لا تتأثر بالبرق أي عند حدوث البرق وسقوط ضوء على الدارة نتيجة البرق
5- أهم مافي الموضوع استخدام IC555 التي ثبت وجودها وأستقراها
بالنسبة للترانزستور يمكن استخدام BC337 وأن قيمة المكثف الموصول بين الطرف 5 للمتكاملة والسالب هو 100 نانو فاراد

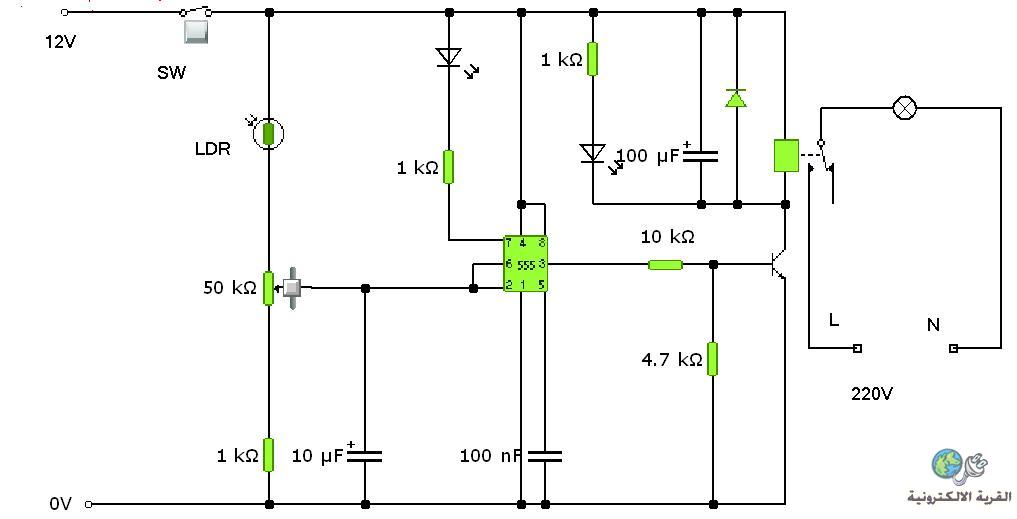

وهذه هي الدارة العيونكم الحلوين
http://upload.qariya.info/images/qariya-d2d05f3ebe.jpg
الحل النهائي للدارت الضوئية
