دارة فصل الأنفرتر عند إنخفاض جهد البطارية

[فكروعلم]

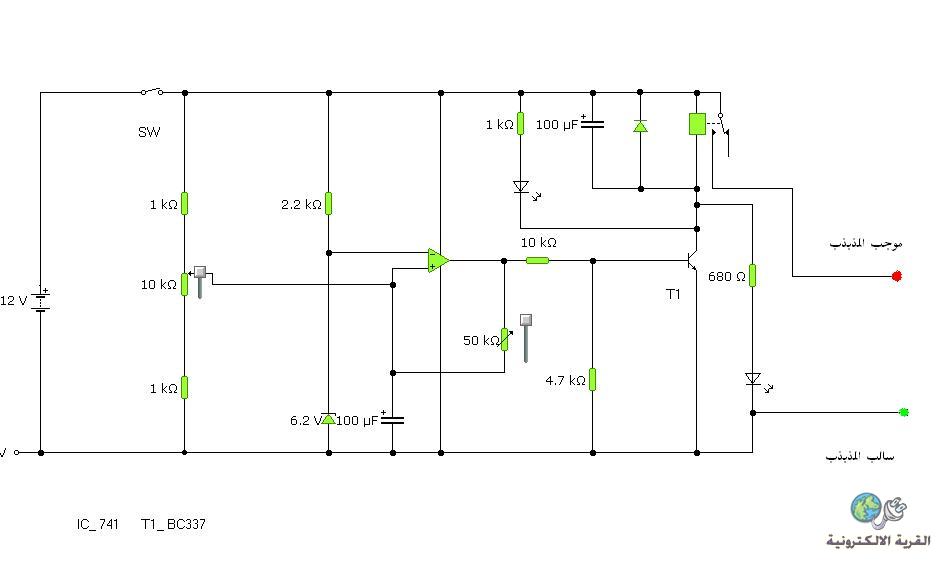

تقوم هذه الارة بفصل دارة مذبذب الأنفرتر عندما تنخفض البطارية إلى جهد معين لكي لا تغرغ البطارية فخرج الدارة يغذي دارة المذبذب وعندما يتوقف المذبذب يتوقف الأنفرتر عن العمل لنحافظ على البطارية وهذه الدارة من تصميمي

http://upload.qariya.info/images/qar...5e5566f413.jpg

[emad1]

اولاً : أحييك على تصاميمك الرائعة والجميلة .
ثانياً: لماذا دائما تضع رابط للصورة , لماذا لاترفعها كصورة تكون أجمل وأحلى .
ثالثا : كيف انت بدوائر الارسال الراديوي والفيديوي.

[مدحتكو]

المشاركة الأصلية كتبت بواسطة فكروعلم

تقوم هذه الارة بفصل دارة مذبذب الأنفرتر عندما تنخفض البطارية إلى جهد معين لكي لا تغرغ البطارية فخرج الدارة يغذي دارة المذبذب وعندما يتوقف المذبذب يتوقف الأنفرتر عن العمل لنحافظ على البطارية وهذه الدارة من تصميمي

http://upload.qariya.info/images/qar...5e5566f413.jpg

شكرا اخ فكر وعلم علي الدائرة الممتازة

بس فيها اسئلة كثيرة

بخصوص قيمة الترانزستور والمتكاملة؟

قيمة الريلاي كام وكيفيه توصيلة ؟

[فكروعلم]

تسلم أخي عماد خلص بعد اليوم سأضع الصورة بالنسبة لدارات الأرسال مقبول

[فكروعلم]

في أسفل الصورة نوع المتكاملة والترانزستور وأعيد المتكاملة مكبرعمليات 741 والترانزستور BC337 والريلية 12 فولت

[فكروعلم]

الأخ مدحتكو بالنسبة لتوصيل الريلية تناقشنا فية في مرة ماضية بعدين برسبك بموضوع الريلية

[مدحتكو]

المشاركة الأصلية كتبت بواسطة فكروعلم

الأخ مدحتكو بالنسبة لتوصيل الريلية تناقشنا فية في مرة ماضية بعدين برسبك بموضوع الريلية

بالنسبة لتوصيل الريلاي واضح ومفهوم
كنت اقصد انه 12 للملف والخرج 12 ايضا وليس 220

[فكروعلم]

دائماً الريلية يجب أن يكون جهدها بقيمة جهد التغذية
