السلام عليكم ورحمة الله وبركاته
ارجو ان تقدمو لي يد العون والله يجازي كل من ساهم في نشر العلم والمعرفة ولكم الدعاء مني جزاكم الله خيرا
بعد انتهائي من الدارة الالكترونية لمشروع تخرجي وهو (3D led cube 8x8x8) متريس ليد ثلاثي الابعاد قمت بتشغيله لأول مرة لكن فاجئني ببطئه الشديد حيث قلت سرعته الي الربع فهوا بطيئ في تنفيذ الحركات مقارنتا بسرعته العادية كما انه هناك 8طبقات موصولة ب الجهد السالب(1-2) تشتغل بشكل عادي عندما تصل الاوامرالى(3 او4 او 5 او6) يعني الجهد لي احداها تشتغل كلها ب اضاءة خافتة و عند اجتياز هذه الطبقات كلها تشتغل الطبقتين الاخيرتين بشكل عادي(7_8)
علما ان جميع الطبقات موصولة بشبكة مقاومات pull_ upانا قمت ب تركيبها لم اشترها جاهزة و كل مقاومة من الشبكة موصولة ب ترانزستورين على التوازي

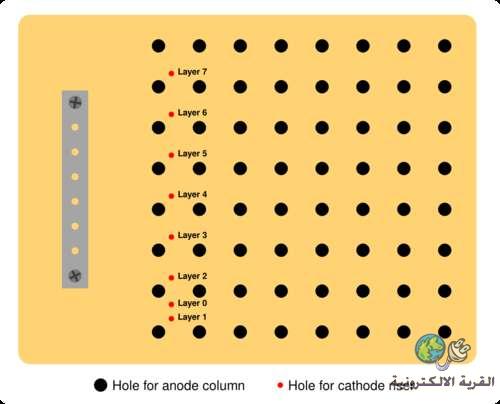

http://upload.qariya.info/images/...bfb2c0747d.jpg
http://upload.qariya.info/images/...5033b317ec.jpg
http://upload.qariya.info/images/...12ee90779b.jpg

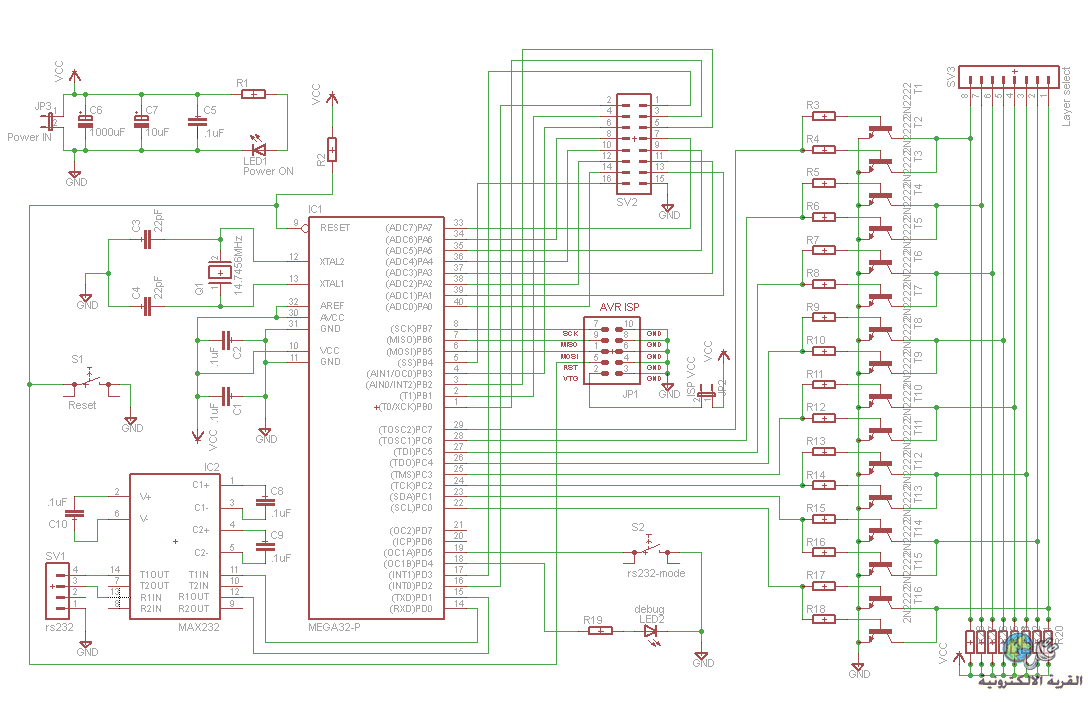

الدائرة
http://upload.qariya.info/images/...614740251b.png
الرجاء من اخواننا مد يد العون واجركم عند الله
يد العون جازاكم الله خيرا انا في حيرة من امري والوقت يداهمني
