دارة مؤقت زمني مستقرة

[فكروعلم]

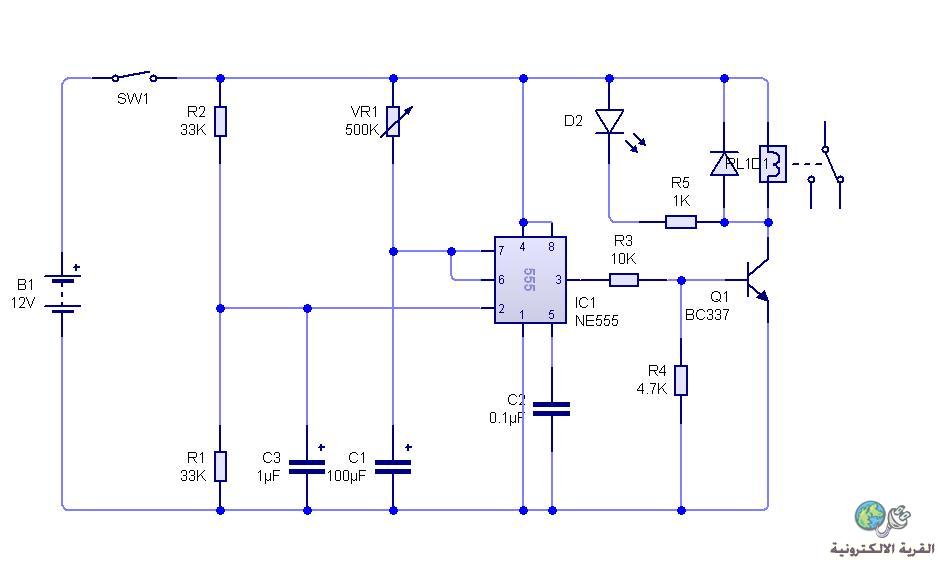

هذه دارة مؤقت زمني مستقرة ولات يوجد بها أي مشاكل أما بالنسبة للمكثف C3 قدتحتاج لتبديل القيمة إلى 2.2 أو 4.7 مكرو فاراد حسب جودة المتكاملة

[olmacall]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه دارة مؤقت زمني مستقرة ولات يوجد بها أي مشاكل أما بالنسبة للمكثف C3 قدتحتاج لتبديل القيمة إلى 2.2 أو 4.7 مكرو فاراد حسب جودة المتكاملة

----------------------------------------

شكراً أخي فكر وعلم ، دائماً تقدم لنا ما هو جميل .
وفقك الله

[فكروعلم]

تسلم أخي على ردك الجميل

[emad1]

تصميم رائع شكرا لك استاذ محسن

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

تصميم رائع شكرا لك استاذ محسن

تسلم أخي عماد

[fade hbeb]

[عبدالله حجازى]

السلام عليكم

استاذ فيكروعلم ... ممكن اعرف أقل وقت للدائرة وأقصى وقت هيكون أد اية ...
والمقاومة VR1 هى المسؤولة عن ضبط الوقت ...

مشكورر جدااا أخى الكريم على كل الدعم اللى بتقدمة للاعضاء .. جعله الله فى ميزان حسناتك ....

[فكروعلم]

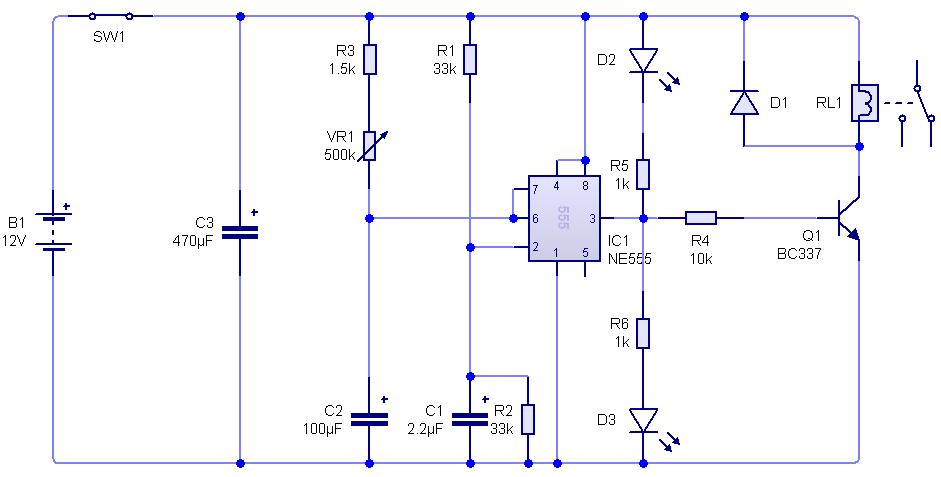

أخي عبدالله نعم المقاومة VR1 هي المسؤولة عن تحديد الوقت وهنا يكون الوقت يبدأ من 0.165 ثانية وأقصى وقت لها هو 55 ثانية وأرجو أن تعتمد هذا التعديل وفيه إضافة مقاومة 1.5 كيلو أوم موصولة بالتسلسل مع المقاومة المتغيرة
