دائرة إضاءة مدخل وحديقة المنزل

[مدحتكو]

الاخوة الاعزاء

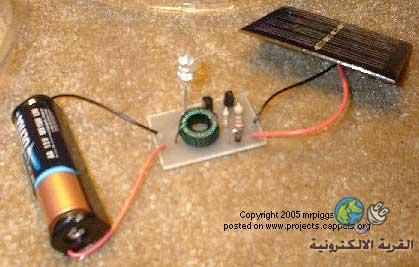

دائرة اضاءة ليد بواسطة حجر بطارية يمكن شحنة من خلال لوح طاقة شمسية صغير





وللعلم تلك الدائرة ارشدني اليها الاستاذ فكر وعلم

تلك الدائرة ينطفئ فيها الليد بالنهار ويضئ لوحدة بالليل

بس عندي عدة اسئلة عليها

كيف يضئ اتوماتيكيا بالليل ؟؟؟ ماذا يحدث للجهد والتيار علي الترانزستورات ؟

بمعني أدق آلية عمل الدائرة؟


ما التغيرات الواجب اضافتها أو تعديلها ؟ في حالة استخدام حجرين بطارية نيكل يمكن شحنهم يعطيان في حالة اكتمال الشحن سويا 2.4 فولت من اجل زيادة عددة الليدات لأقصي عدد ممكن مع زيادة قدرة لوح الطاقة الشمسية ليعطي 3 فولت واحد أمبير .... ؟

[فكروعلم]

أخ مدحتكو في النهار توليد الخلية الشمسية تيار قسم يذهب إلى البطارية عن طريق الموحد D1 عمله منع التيار من البطارية إلى قاعدة الترتنزستور Q1 والقسم الثاني للتيار المتولد من الخلية الشمسية يذههب إلى قاعدة Q1 عن طريق R1 وهذا التيار يوصل الترانزستور Q1 تيار سالب من الباعث إلى المجمع لييصل إلى قاعدة Q2 وهذا التيار يمنعه من العمل وفي الظلمة يحدث العكس
وهذ الموضوع مفيد لك

http://www.eleccircuit.com/automatic...upply-circuit/

[مدحتكو]

شكرا لك اخ فكر وعلم

بس ما التعديل الواجب اضافته لو حبيت ازود عدد البطاريات والليدات
