اريد دائره تايمر

السيد بدوى · 19-06-2012, 07:45 AM

السلام عليكم=اريد دائره تايمر تقوم بالعمل الاتي=تشغيل مروحه صغيره 12 فولت =التشغيل لمده 10دقائق =والتوقف لمده 5 دقائق

فكروعلم · 19-06-2012, 10:29 AM

تفضل سيد بدوي

http://www.qariya.com/vb/showthread.php?t=109769

السيد بدوى · 20-06-2012, 06:18 AM

شكرا لردك فكر وعلم=اريد دائره تايمر التشغيل لمده 10دقائق والتوقف لمده 5 دقائق=وتظل تعمل بمجرد توصيل الفولت الخاص بها بشكل اتوماتيكي بمعني 10 دقائق عمل 5 دقائق توقف=وشكرا لك

فكروعلم · 20-06-2012, 10:36 AM

ليش الدارة التي وجهتك لها ماهي التي تبحث عنها

السيد بدوى · 20-06-2012, 05:27 PM

ارجو الرد من الاعضاء

Tico · 20-06-2012, 06:26 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

http://www.qariya.com/vb/showthread.php?t=109769

تصبح الدائرة عملية لو تم وضع القوانين المستخدمة لحساب الزمن ON والزمن OFF ؟؟

Tico · 20-06-2012, 08:51 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة السيد بدوى

ارجو الرد من الاعضاء

تفضل أخي ..
أصبحت المهمة سهلة بإضافة العداد 4017 وبعض الديودات العادية 1N4148 او ديودات توحيد عند الضرورة .

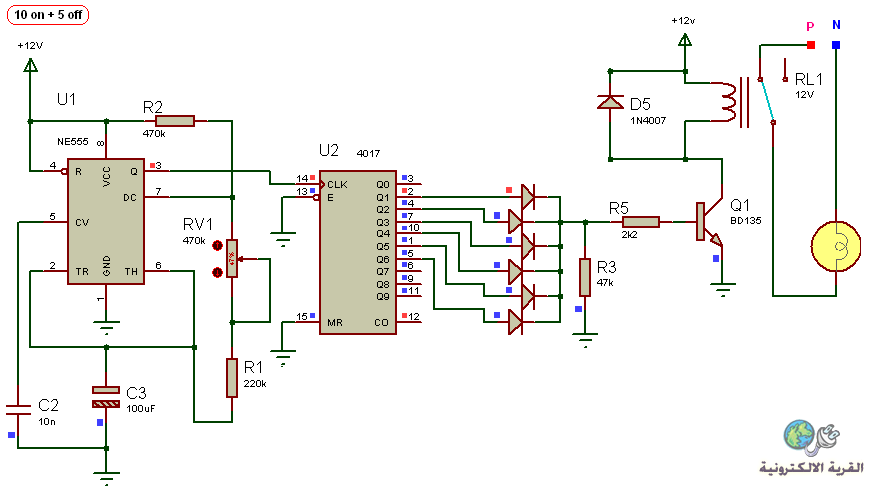

1- دائرة بالحد الادنى من العناصر وهي كافية:
http://upload.qariya.info/images/qar...377de28621.png

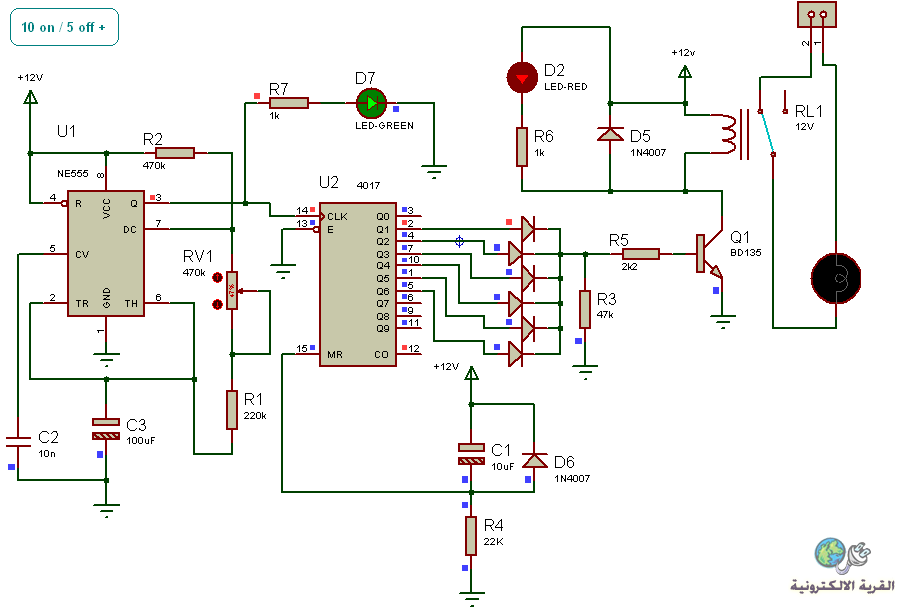

2- دائرة مع بعض الاضافات لمن يريدها:
http://upload.qariya.info/images/qar...eed5590524.png

السيد بدوى · 22-06-2012, 07:00 PM

شكرا لردك= عندي استفسار من اين اتحكم في الزمن للتشغيل والاطفاء= وهل هذه الدائره تعمل بشكل اتوماتيكي
