الانفيرتر او العاكس الكهربائي

[أحمدبلعوط عطوان]

هذه دائرة انفيرتر اقتبستها من احدى المواقع الاجنبيه ولدي بعض الاسئله والاستفسارات حول هذه الداره

1- المحول الموجود هل هو 20 فولت ام 24 ام 12 فولت وكم تبلغ قيمة الامبير
2- المقاومات الموجود R3/R2/R1 كم يبلغ قدرتها بالوات
3- الترانسيزتور الموجود هو من نوع 2N6121 / هل يمكن استبداله من 3055 2N
4-المكثف الذي في الخرج هل هو من النوع الكيمياوي القطبي ام من نوع البوليستر

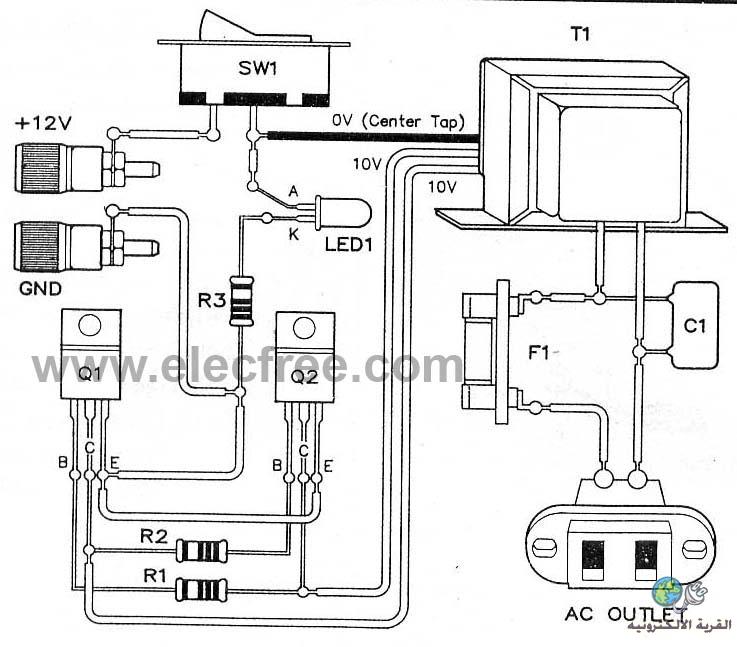

[IMG][/IMG]

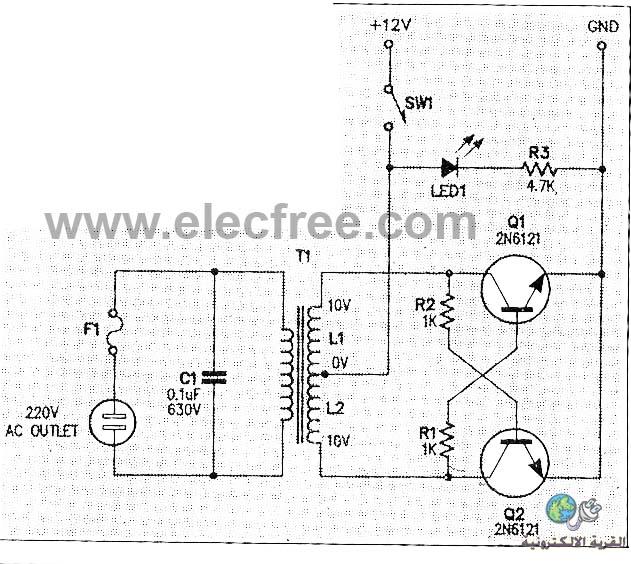

[IMG][/IMG]

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة أحمدبلعوط عطوان

هذه دائرة انفيرتر اقتبستها من احدى المواقع الاجنبيه ولدي بعض الاسئله والاستفسارات حول هذه الداره

1- المحول الموجود هل هو 20 فولت ام 24 ام 12 فولت

كما بالرسم 10-صفر-10 فولت

وكم تبلغ قيمة الامبير

أقصى تيار للترانزيستور المستخدم هو 4 أمبير و لذا يجب ألا يزيد التيار الواقعى عن 1-1.5 أمبير وهو تيار المحول

2- المقاومات الموجود R3/R2/R1 كم يبلغ قدرتها بالوات

أى قدرة فالتيار المسحوب قليل

3- الترانسيزتور الموجود هو من نوع 2N6121 / هل يمكن استبداله من 3055 2N

يمكن مع تعديل قيمة المقاومتان R1,R2

4-المكثف الذي في الخرج هل هو من النوع الكيمياوي القطبي ام من نوع البوليستر

المكثف 0.1 ميكرو ولا يوجد كيماوى أقل من 1 ميكرو - كما أن الخرج متردد لذا لا يصلح أن يكون قطبى
هو أى مكثف غير قطبى حسب القيمة و الفولت

[فكروعلم]

أولاً المحول 10 - 0 - 10 فولت أي كل طرف 10 فولت
الأ مبير أنت تختاره حسب الأستطاعة التي تريدها
المقاومات R1 R2 قيمة الواط 3 ويجوز تركيب 5 واط
R3 أي قيمة
ممكن استعمال 2N3055
المكثف بوليستر

[olmacall]

المشاركة الأصلية كتبت بواسطة أحمدبلعوط عطوان

هذه دائرة انفيرتر اقتبستها من احدى المواقع الاجنبيه ولدي بعض الاسئله والاستفسارات حول هذه الداره

1- المحول الموجود هل هو 20 فولت ام 24 ام 12 فولت وكم تبلغ قيمة الامبير
2- المقاومات الموجود R3/R2/R1 كم يبلغ قدرتها بالوات
3- الترانسيزتور الموجود هو من نوع 2N6121 / هل يمكن استبداله من 3055 2N
4-المكثف الذي في الخرج هل هو من النوع الكيمياوي القطبي ام من نوع البوليستر
[IMG][/IMG]




[IMG][/IMG]

----------------------------------

لقد نفذت هذه الدارة مع ترانزستورات 2n3055 ومقاومتان 330 أوم استطاعة 5 واط مع محول 12.0.12 تياره 5 أمبير وإن أردت يمكن الاستغناء عن المكثف فالتشويش الناتج قليل جداً، وهي تعمل بكفاءة مع الأخذ بعين الاعتبار أن التردد لن يكون 50 هرتز طبعاً ، وهو سوف يتاثر ويتغير مع الحمل. وإن كانت غير جيدة لاستخدامها مع أجهزة تحوي محولات أو محرك صغير إلا أنها ممتازة للاستخدام مع لمبات توفير الطاقة مثلاً.

[أحمدبلعوط عطوان]

بارك الله فيكم وشكراً جزيلاً على الرد تحياتي لكم جميعاً
