[zoro238]

اخواني لدي مشكلة بسيطة

عملت المشروع لي والحمد لله نجح وقدرت بفضل الله وبفضل مساعدت الاعضاء لى من طباعة المشروع

لكن المشكلة انة لايكتب ارقام تعريف القطع مثلا U2 OR R10

فقط الارجل والتوصيلات

فممكن المساعده

[lovevb6]

اقتباس المشاركة الأصلية كتبت بواسطة zoro238 اخواني لدي مشكلة بسيطة عملت المشروع لي والحمد لله نجح وقدرت بفضل الله وبفضل مساعدت الاعضاء لى من طباعة المشروع لكن المشكلة انة لايكتب ارقام تعريف القطع مثلا U2 OR R10 فقط الارجل والتوصيلات فممكن المساعده

السلام عليكم

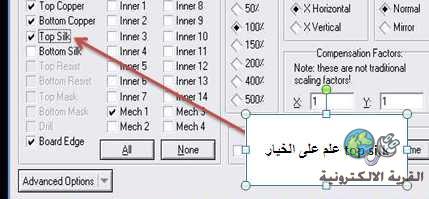

هل قمت بالتعليم على الخيار top silk؟؟؟؟ كما فى الصورة



طبعاا لا تنسي انت تختار طريقة الطباعه normal على الورقه بدون عكس

اقصد : نحن عندما نطبع الداره نحتار ان تكون الطباعه معكوسه mirrorولكن عند طباعه رموز القطع سوف نختار normal

اي سنطبع مرتين ..مره mirror للداره نفسها ...ومره normal للرموز

اتمنى ان اكون افدتك بشئ

فى رعاية الله

[zoro238]

مشكور اخي الحبيب

لكن لو اظهر شكل القطع فقط ولم يظهر رقمها

[zoro238]

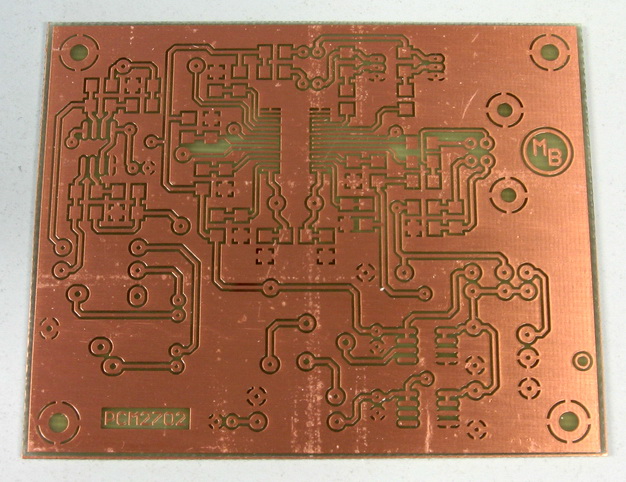

كيف يمكنني عمل بورده عبر الايروس بالشكل التالي




اقصد في المسارات
بحيث يبقي النحاس في البورده ويتحدد المسار بحدود بيضاء
وليس تكون طباعه البورده بيضاء وفقط المسارات بالاون الابيض وهذا يستهلك المواد الكيميائية لازالة النحاس

الصورة بالاعلى توضح اكثر كلامي

[zoro238]

توضيح اكثر بالشكل ده

[zoro238]

[lovevb6]

بصراحه لم اتعامل مع هذه الطريقه فى الطباعه

فرسم البورده بهذه الطريقه هي موجود فى برنامج ايجل اما فى بروتس الله اعلم

نعم هذه الطريقه توفر علينا الحمض ولكن لا ننسى انها تستهلك حبر كثير

ومن هنا نختار على حسب التكاليف ايهما اوفر نستهلك الحبر او نستهلك الحمض؟؟

[zoro238]

صح لسانك في الايجل موجوده
لكن انا احب بروتيس فهل فية هذه الخاصية او ان احول البورده من البروتيس الى الانجل مثلا

وانا افضل توفير الحمض وايضا توفير الزمن
فالزمن اكبر سيكون لان النحاس المزال كثير وكذا استنزاف الحمض لاانة شبة معدوم عندنا
