مساعدة في طريقة توصيل 4017

[Alsenator Ali]

أخواني الأعزاء السلام عليكم

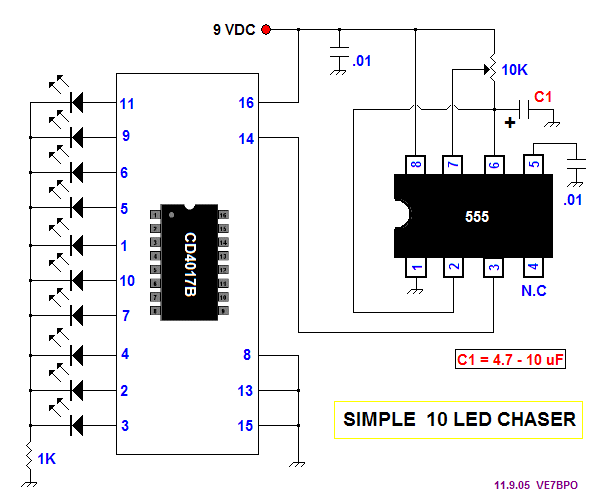

هل بإمكاني تكرار هذه الدائرة مثلاً 10 مرات بحيث أستطيع ربط 10 أيسيهات 4017 بطريقة ما لينتج بذلك إضاءة متتالية لعدد 100 ليد مثلاً
وإذا كان الجواب نعم ، ماهي الطريقة الصحيحة للتوصيل جزاكم الله خيراً
بمعنى آخر أنني أريد عمل إضاءة متتالية لأكثر من 100 ليد عن طريق الدائرة المتكاملة 4017

[فهد المنصور]

وصل مخرج الدائرة المتكاملة الاولى " طرف رقم 12 " مع مدخل المتكاملة الثانية " Clock " طرف رقم 14 ..

ايضا تستطيع عمل Reset لأعادة التتابع من جديد بفصل طرف رقم 15 عن السالب لكلا المتكاملتين ..

[ماجد عباس محمد]

الشرح و الدائرة هنا
http://www.qariya.com/vb/showthread.php?t=85647&page=7

[Alsenator Ali]

بارك الله فيكما وجعلها في ميزان حسناتكما

[Alsenator Ali]

المشاركة الأصلية كتبت بواسطة Fahad

وصل مخرج الدائرة المتكاملة الاولى " طرف رقم 12 " مع مدخل المتكاملة الثانية " Clock " طرف رقم 14 ..

ايضا تستطيع عمل Reset لأعادة التتابع من جديد بفصل طرف رقم 15 عن السالب لكلا المتكاملتين ..

أستاذي العزيز / فهد
قمت بعمل ماطلبته مني ولكن للأسف لن تنجح العملية إلا في المتكاملة الأولى
لقد أرفقت لك المشروع على البروتس وأرجو منك معالجته وتعديله على أن تتم عملية الإضاءة بشكل متتابع لكامل الليدات ثم تتكرر العملية
شاكراً لك مجهودك ومساعدتك لي ، وجزاك الله عني وعن كل من أستفاد أحسن جزاء
http://www.mediafire.com/?kmc8avpc830mk3u

[Tico]

هذه واحدة من عمايل بروتوس ..
المشكل في طريقة التوصيل مابين مخارج 4017 والليدات .
لو رجعت الى طريقة التوصيل العادية (بدون استخدام الخطوط الزرقاء Bus) فإن دائرتك ستعمل وفق المطلوب منها ..

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Alsenator Ali

أستاذي العزيز / فهد
قمت بعمل ماطلبته مني ولكن للأسف لن تنجح العملية إلا في المتكاملة الأولى
لقد أرفقت لك المشروع على البروتس وأرجو منك معالجته وتعديله على أن تتم عملية الإضاءة بشكل متتابع لكامل الليدات ثم تتكرر العملية
شاكراً لك مجهودك ومساعدتك لي ، وجزاك الله عني وعن كل من أستفاد أحسن جزاء
http://www.mediafire.com/?kmc8avpc830mk3u

الخطأ فى الدائرة أنك لم توصل مقاومات على التوالى مع الليدات
ضع مقاومة 1 ك (لاحظ أنك تستخدم 9 فولت ) على التوالى مع كل ليد و ستجد الدائرة تعمل كما هو متوقع منها وليس كما تتخيل

[أبو حسن الرقي]

السلام عليكم ورحمة الله وبركاته
أخوي علي
هل نجحت بتوصيل المتكاملات مع بعضها على التوالي؟
أرجو منك أن تضعها برد على شكل صورة
جزاك الله خيرا
