اقتباس:
المشاركة الأصلية كتبت بواسطة أحمدبلعوط عطوان

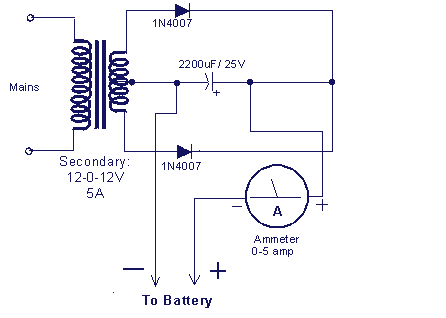

لقد قمت بتنفيذ هذه الدائره ولكن التنيجه كانت انه لم تعطيني الفولت المطلوب 12فولت وانما اعطتني 16 فولت مستمر وانا اريد 12 فولت [IMG]  [/IMG] |
لأن الدخل متردد و الدائرة تعطى القيمة العظمى للفولت المتردد
المتردد يقاس بما يسمة جذر متوسط التربيع أى أنك تضرب كل قيمى لحظية فى نفسها للحصول على القدرة من الموجب و السالب ثم تأخذ متوسط هذه القدرة ثم تحسب الجذة مرة أخرى لتحصل على ما يساوى المستمر فى التأثير
القيمة العضمى = 1.414 من القيمة المتردد وهى جذر2
12 × 1.414 = 16.968 فولت وهذا ما حصلت عليه
عند تحميل الدائرة سيهبط الخرج حتى يساوى 0.9 قيمة الدخل أى 8.4 فولت
اقتباس:
المشاركة الأصلية كتبت بواسطة أحمدبلعوط عطوان

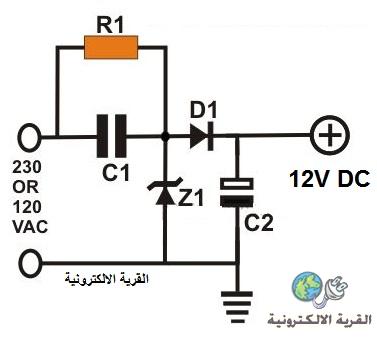

ويضاً نفذت هذه الدائره الدائره لم تعطيني 12 فولت وانما اعطتني 6.5 فولت علما ان هذه الدائره من مشاريع منتدى القريه ماذا افعل للدارتين حتى احصل على الفولت المطلوب هل اقوم بتغيير المكثف البوليستر ام مكثف التنعيم الالكتروليتي
المكونات :
1 ميغا أوم
C1 1 ميكرو فراد " 105" / 400 فولت
C2 100 ميكروفراد / 25 فولت
Z1 12 فولت / 1 وات
D1 1N4007
[IMG]  [/IMG] |
هذه الدائرة تتأثر كثيرا بقيمة الحمل ولو كان قيمته أقل من 1000 أوم ستحصل على جهد أقل مما تتوقع
لم احصل على الفولتيه المطلوبه
