[محمد المعسكري]

1- هل pic يعمل بدون تركيب دارة mclr

2-انا ركبت دارة تحكم في محرك خطوة و و رغم عمل البرنامج في بروتوس الا انه لا يعمل في الدارة الحقيقية و يتسبب في ارتفاع درجة uln 2803

.................ارجو المساعدة العاجلة جدا و شكر

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة محمد المعسكري 1- هل pic يعمل بدون تركيب دارة mclr

عدم توصيل هذا الطرف قد يسبب توقف الميكرة كلية أو اضطراب فى الأداء

2-انا ركبت دارة تحكم في محرك خطوة و و رغم عمل البرنامج في بروتوس الا انه لا يعمل في الدارة الحقيقية و يتسبب في ارتفاع درجة uln 2803 .................ارجو المساعدة العاجلة جدا و شكر

لا يمكن المساعدة بدون الدائرة حتى نعلم لماذا يسخن uln 2803 طبعا بعد توصيل MCLR
للأسف بروتس معروف عنه هذا الأداء

[Tico]

1- توصيل ال mclr بمقاومة 10 كيلو مع الموجب . ضروري .
2- اخي في المحاكاة تعمل بروتوس باستراتيجيات مختصرة لكن في التنفيذ العملي لابد من مراعاة ضرورات الدوائر الالكترونية ومتطلباتها ..
ربما في الدائرة الحقيقية لم تضع مقاومات مابين خروج البيك ودخول uln 2803
كل دخل من هذه الدخول هو عبارة عن قاعدة ترانزيستور بحاجة لمقاومة..
1 كيلو تفي بالغرض

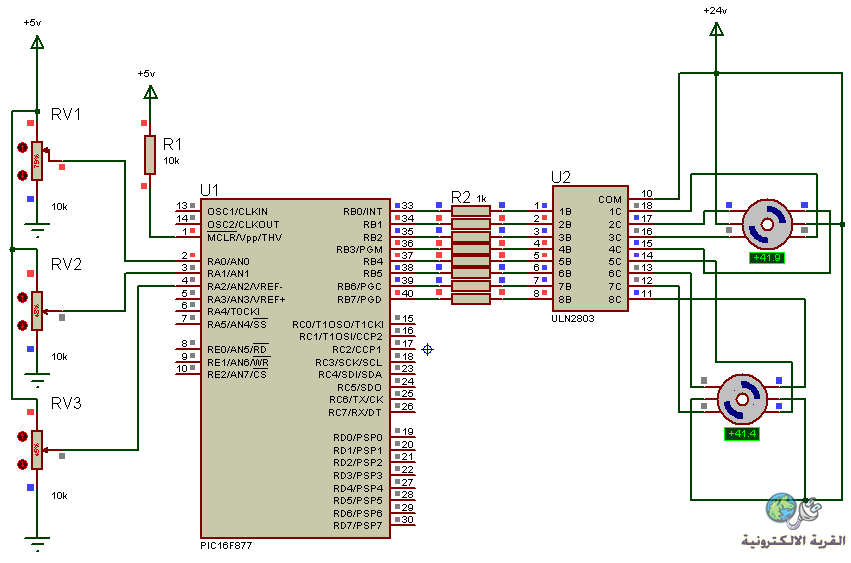

مثال:

[محمد المعسكري]

اقتباس المشاركة الأصلية كتبت بواسطة Tico 1- توصيل ال mclr بمقاومة 10 كيلو مع الموجب . ضروري . 2- اخي في المحاكاة تعمل بروتوس باستراتيجيات مختصرة لكن في التنفيذ العملي لابد من مراعاة ضرورات الدوائر الالكترونية ومتطلباتها .. ربما في الدائرة الحقيقية لم تضع مقاومات مابين خروج البيك ودخول uln 2803 كل دخل من هذه الدخول هو عبارة عن قاعدة ترانزيستور بحاجة لمقاومة.. 1 كيلو تفي بالغرض مثال:

.................................................. ........
شكرا ...........جاري التجريب مع ان اليوم عهو يوم العرض
