هل تصدق

[فكروعلم]

هل تصدق أن بواسطة المتكاملة 555 تستطيع أن تعمل دارة أضواء متحركة 5 مخارج تعمل بالتتابع أي يعمل الأول ثم الثاني وهكذا حتى الخامس لتكون الخمسه مضاءه ثم إطفاء للكل ثم العودة من جديد

ان كنت لا تصدق فالتجربة ستجعلك تغير رأيك

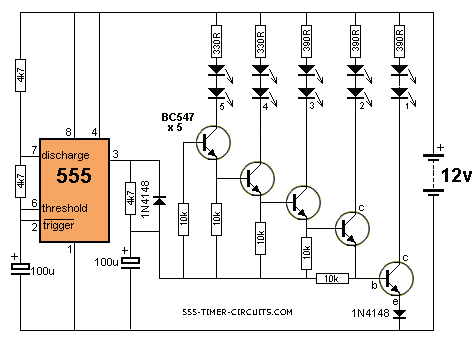

أي هكذا أنظر إلى الصورة هذه

[aiman-sony]

اخي فكر و علم
هلا شرحت لنا مبدأ العمل

[فادى السعيد]

تمام الله ينور

[mshal]

انا بصراحة مش مصدق وخصوصا ان الباعث موصل فيه مقاومة 10 كيلو يعني لو الدائرة فعلا شغالة اللد مش راح يضئ

[فكروعلم]

جرب ستصدق لأن تيار الليدات لا يمر عن طريق المقاومات 10 كيلو

[مدحتكو]

هانجرب والتجربة خير برهان بس الليد المستخدم لونه ايه ابيض؟ والا اي لون ؟

[فكروعلم]

أحمر أو أخضر وأي ليد

[mshal]

باحب الفت انتباهك انه مرور التيار من ترانسستور لاخر عبر البوابة سيجعل الاضائة تضعف شوية لو قلنا كل ترانسستور حيحجز 7و فولط رقم 5 ستكون اضائته ضعيفة فبيلزم تغيير قيمة مقاومات المجمع ( خدعة حلوة مع تشبع المكثف بيكون الكل ضاوي)
