مساعدة ..دائرة تحكم عن بعد بـ4 اجهزة

[النعمي]

السلام عليكم ورحمة الله وبركاتة

وجدت دائرة الكترونية للتحكم عن بعد بـ 4 اجهزهـ ..

لكن هنآك بعض الإستفسارات حول الدائرهـ !!

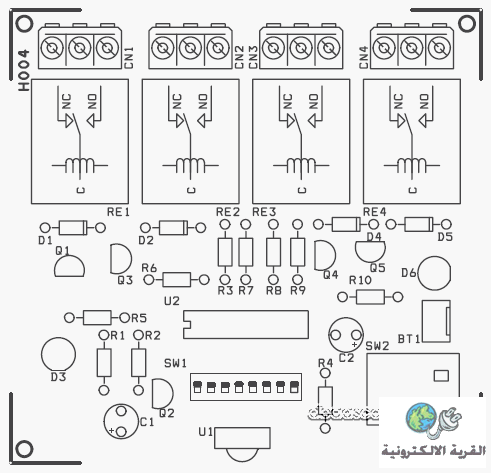

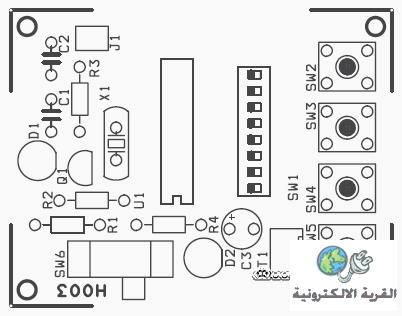

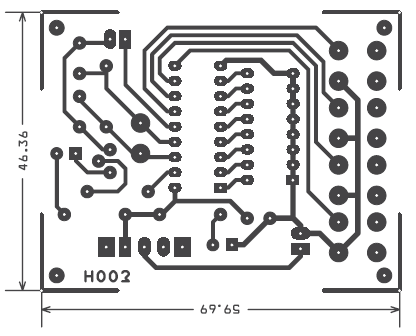

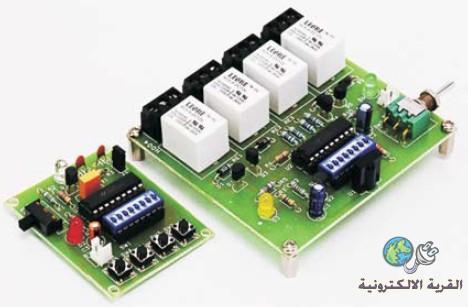

هذهـ صور الدائرة ..

1




2




3




4




5




6




7

الإستفسآرآت :-

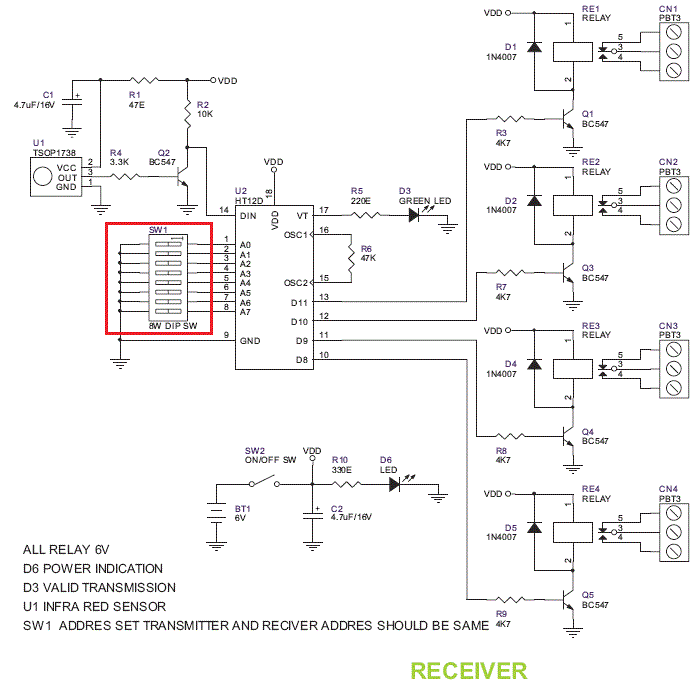

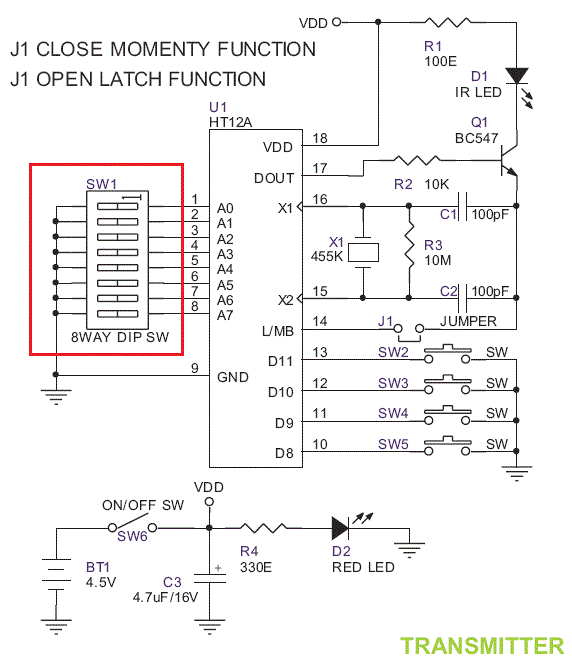

* المربعات الحمرآآ في رسم الدائره في المرسل والمستقبل ؟! ما هي اهميتهاآ ؟!

* هل المرسل يثبت الخرج ويجعل الريلة ثابتة في العمل .. ام ان الريلة تشتغل مع الضغط وتنطفى مع رفع الضغط عن السويتش ؟! (وصلت المعلومة؟!)

* هل يمكن زيادة عدد التحكم في الأجهزة ؟!

* كيف تعمل الدارئرة ؟!

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ __ _ _ _ _ _ _ _ _ _ _ _ _ _ __

يعطيكم الف عآفية .. ثقلت عليكم الأسئلة

[funky112233]

بسم الله الرحمن الرحيم

* المربعات الحمرآآ في رسم الدائره في المرسل والمستقبل ؟! ما هي اهميتهاآ ؟!


اهميتها هى تشفير بايت الارسال الى هو العنوان او addresses فكل زر يعبر عن بت واحدة وهذا يمكن التحكم بة يدويا من خلال الازرار وهذا لانك لو عامل منها اكثر من دائرة فى وقت واحد لا يحدث بينهم تداخل ملاحظة مهمة

1-يجب ان تكون الزرار فى نفس الوضعية سؤاء فى الديكودر او الانكودر حتى تعمل الدائرة


هل المرسل يثبت الخرج ويجعل الريلة ثابتة في العمل .. ام ان الريلة تشتغل مع الضغط وتنطفى مع رفع الضغط عن السويتش ؟! (وصلت المعلومة؟!)


نعم يجعل خرج الريلاى ثابت ضغطة تجعلة يعمل وضغطة اخرى تجعلة ينطفئ


هل يمكن زيادة عدد التحكم في الأجهزة ؟!


للاسف لاء النوع دة مفيهوش غير 4 مناطق للتحكم فقط


كيف تعمل الدارئرة ؟!

الاى سى الاثنين دول عبارة عن صانع للشفر والاخر مفكك للشفرة يعنى الصانع لللشفرات يصنفع شفرة محددة والى بتتحكم فيها انت من خلال الزراير الى عليها المربع الاحمر
ومفكك الشفر يفكة ويحولها الى خرج

وهذه هو دورهما ويجب تركيب دائرة للارسال والاستقبال على الخرج بتاعهم
يعنى فى المثال الى انت حاطة دة انت استخدمن الارسال بالاشعه تحت حمراء
هتلاقى المرسل على الطرف dout والمستقبل فى الايى سى الاخر على الطرف din

ملاحظة
الاى سى المرسل او الاى سى المشفر يخرج اشارة بتردد 32khz ويجب ان يكون المستقبل للاشعه تحت حمراء يعمل على هذا التردد لانه يوجد منه انواع على حسب التردد
للعلم فقط هذه المعلومة للافادة فايكد صانع الدائرة عارف حاجة زى كدة


واخير هذا هو الانكود (المشفر)
http://ram-e-shop.com/oscmax/catalog...oducts_id=1430

وهذا الاديكودر (مفكك التشفير)
http://ram-e-shop.com/oscmax/catalog...oducts_id=1431

خوش على الروابط وهات الداتا شيت واعرف الملعومات الى انت عايزها

[النعمي]

بآرك الله فيك وكثر من أمثالك ..

فعلاآ اجآبه جميله جداً ووآضحه ..

واستفد كثييير من اجآبآتك ..

مآ ننحرمش منك يآ بآشآ ..

[suhaib abrash]

بارك الله فيك

[funky112233]

شكرا اخوتى

[b4zxc]

الله يعطيك العاقية ع الموضوع الحلو .... في عندي استفسار ليش تستخدم هنا مفاتيح الاسويتش ؟ المبينة بالصورة Sw1

[نعيم البديري]

بارك الله فيك اخي funky112233 للتفصيل الجميل للدائرة

[mourad3d]

بارك الله فيكم انا عاوز اقول بس ملاحظتى على الدائرة مبدائيا لو عاوز تزود مخارج الدائرة ممكن تستخدم متكاملات اخرى زيادة فى نفس الدائرة وبكده هتضيف ليك اربع مخارج اخرى

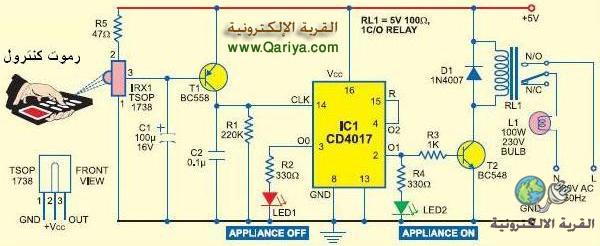

ملاحظتى المهمه انى وحده الاستقبال TSOP اعتقد انك هتقابل مشكلة عند تشغيلها على الترانزستور BC547 بسبب ان نوع الترانزستور npn لان خرج وحده الاستقبال سالب هيشتغل على الترانزستور من النوع pnp مثل BC558 شوف فى الصورة تشغيل نفس وحده الاستقبال بنفس الرقم

وكمان ملاحظ انه وضع مقاومة ومكثف على مدخل الموجب للوحده ومعنه انه هتاخد نبضه واحده ووضع فلتر الاشارة على المدخل الموجب على وحده الاستقبال والصراحه مش عارف ايه السبب برغم انه فى الصورة التاليه وضع مكثف على مخرج الداتا لتحديد فلتر مدى التردد
