احتاج دائرة بالمايكرو كنترولر تتحكم في الduty cycle باستخدام مقاومه متغيره وتنتج pulses يتم تغير الduty cycle لها عن طريق المقاومه المتغيره

[funky112233]

بسم الله الرحمن الرحيم
تفضل اخى

هذا هو الكود

char temp[4];
unsigned int adc_Value;
int x=0;
 void main() {
 ADCON0 = 0b00000000;
 ADCON1 = 0b00001110 ;
 PWM1_Init(5000);
 TRISA = 1;
  while(1); {
   adc_value = ADC_Read(0);
   temp[0] = adc_value/1000;
   temp[1] = (adc_value/100)%10;
   temp[2] = (adc_value/10)%10;
   temp[3] = adc_value%10;
   x=  temp[0]+temp[1]+temp[2]+temp[3] ;
   if (x==1023){x=255;}
   else {x=x/4;}
PWM1_Start();
PWM1_Set_Duty(x);
   Delay_ms(2000);
  }
 }

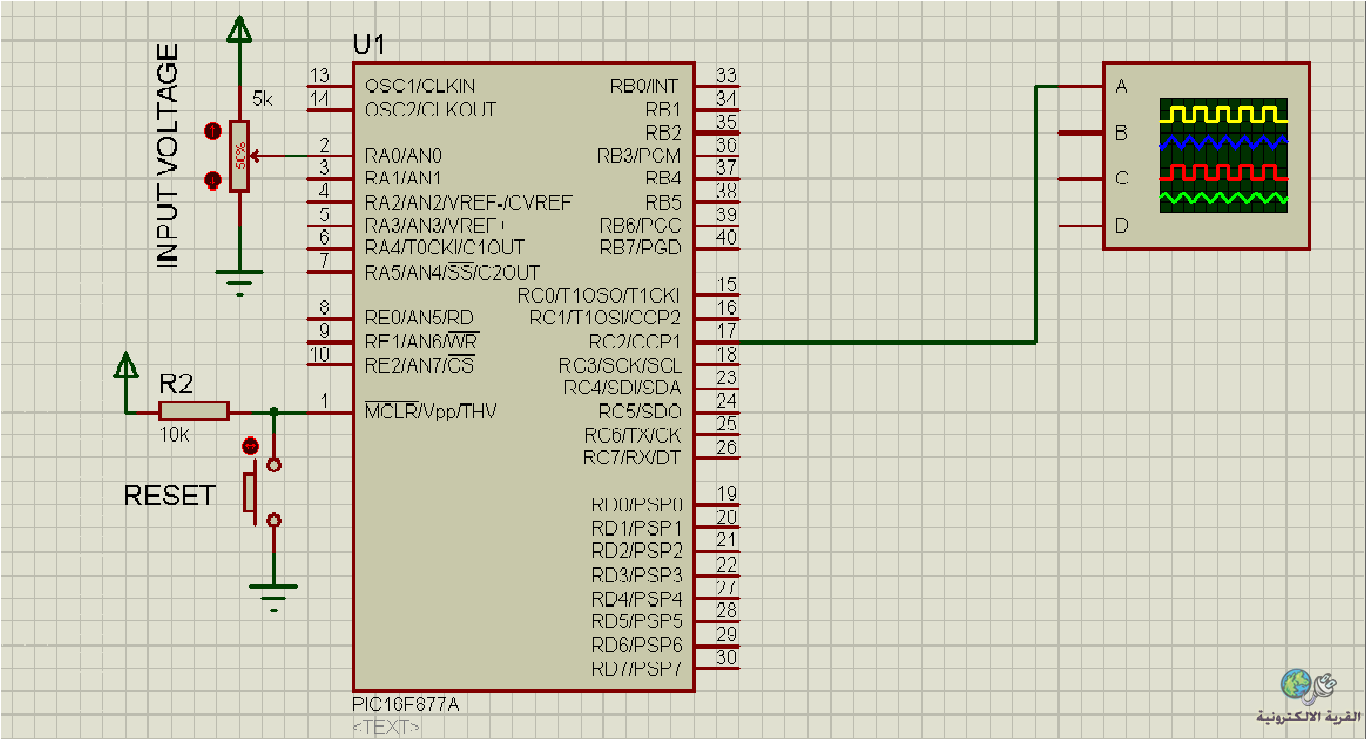

وهذه صورة الدائرة



للعلم الموضوع كله كان للبشمهندس العبقرى فتح الله عبد العزيز جزاة الله كل الخير

وانا فقط عدلت علية ليناسبك

ملحوظة

انا مجربتش البرنامج لان عندى فى حاجة بايظة فى البروتوس

[eng_hamo]

يوجد في الكود ADC ولكن لا يوجد في الدائرة....و ما نوع المايكروكنترولر في هذه الدائرة؟؟ مع خالص الشكر لتعاونك بالوقوف في هذه المشكلة

[funky112233]

بسم الله الرحمن الرحيم
اخى نوع المتحكم هو Pic16f877a
الرجل رقم A0 هى اول قناه من قنوات المحول ADC
الى متوصلة على المقاومة المتغيرة الطرف رقم 2 فى الميكرو

وخرج pwm متوصل على اوسلسكوب الى هو الطرف RC2/CCP1 رقم 17 فى الميكرو

[TIME0]

جزاك الله خيرا يا funky112233

بصراحة مشاركاتك تعجبني

يعني افهم منك ان هذا الكود للتحكم في سرعة موتور dc عن طريق مقاومة متغيرة

صح

ساجربة ان شاء الله

[سعد الجسري]

السلام عليكم
أود أن أسال:
لماذا قسمنا قيمة المدخل التماثلي إي واحدات ثم أجرينا عملية الحساب الجبري .

[funky112233]

شكرا لك اخى TIME0
نعم اخى الكود يتحكم من خلال المقاومة ولكنى مجربتوش


استاذ سعد الجسرى
عندك حق معلش التوهان بقى هههههههههههههه
مختش بالى اوى لان انا ناقل الكود ومعدل علية زى ما قولت فا مختش بالى يعنى
والنتيجة واحد سواء قسمنا او عملناها على طول
شكرا على الملاحظة

[funky112233]

بسم الله الرحمن الرحيم

هذا رابط الدائرة والكود وكل شىء

http://www.4shared.com/rar/ycIfjWHR/eng_hemo.html?

وانا عدلت الكود ليصبح هكذا

unsigned int adc_Value;
 void main() {
  ADCON0 = 0;ADCON1 = 14;TRISB = 0;TRISA = 1;

PWM1_Init(5000);PWM1_Start();

  while(1){
   adc_value = ADC_Read(0);
   if(adc_value==1023){adc_value=255;}
   adc_Value=adc_value/4;
   PWM1_Set_Duty(adc_value);
   delay_ms(1000);
           }
 }

والحمد لله صلحت البروتوس
وجربت الكود وشغال تمام الحمد لله
