مساعدة في توصيل ترانزيستور كمفتاح

Alsenator Ali · 28-06-2012, 03:45 AM

السلام عليكم

أخواني الأعزاء أرجو منكم مساعدتي جزاكم الله خيراً

لدي حمل 20 فولت نصف أمبير وأريد أن أوصله بترانزيستور bc337 أو أي ترانزيستور وأقوم بتوصيل قاعدة الترانزيستور بمخرج البيك لكي يعمل كمفتاح ، علماً بأنني قمت بتغذية الحمل ( تغذية خارجية ) غير تغذية البيك .
أرجو مساعدتكم في طريقة آمنة لتوصيل الترانزيستور كمفتاح لهذا الحمل .

جزاكم الله خيراً .

ماجد عباس محمد · 28-06-2012, 04:59 AM

الأمر يتوقف على كم مللى أمبير يستطيع طرف البيك ان يعطى و كم عدد المرات التى تنوى توصيلها و قطعها فى الثانية، أى مجرد مفتاح توصيل أم مثل دائرة شوبر أو شيء من هذا القبيل
لو مفتاح فقط يفتح فترة ثم يقفل و الطرف يعطى 5 مللى امبير او اكثر استخدم الدائرة التقليدية مع مقاومة بين الخرج و قاعدة الترانزيستور من 820 أوم إلى 470 أوم

Alsenator Ali · 28-06-2012, 08:05 AM

أستاذنا الغالي : ماجد شكراً لك
مشروعي هو عبارة عن لوحة مضيئة مكونة من 8 حروف
كل حرف عبارة عن عدد من الليدات ، مجموع جهد وتيار الحرف الواحد 20 فولت نصف أمبير ( الإجمالي 20 فولت 4 أمبير ) .
أريد توصيل مفتاح من المايكروكونترولر في كل حرف ، بحيث أستطيع أن أضيئ حروف اللوحة بعدة أشكال .

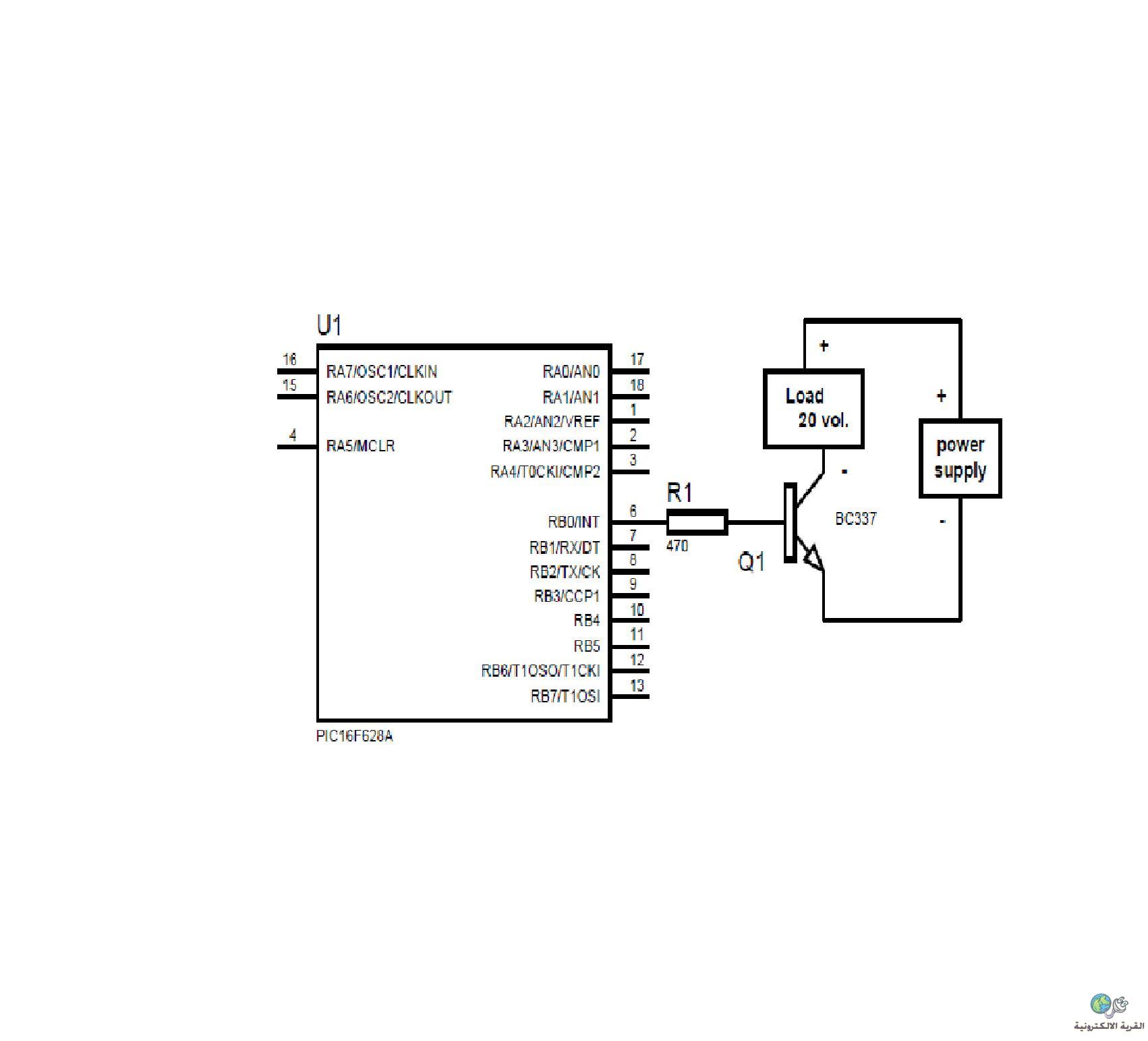

قمت بتجربة الدائرة التالية ولكن لم تنفع .
http://upload.qariya.info/images/qar...1c8dcaaeb8.jpg

ماجد عباس محمد · 29-06-2012, 04:51 AM

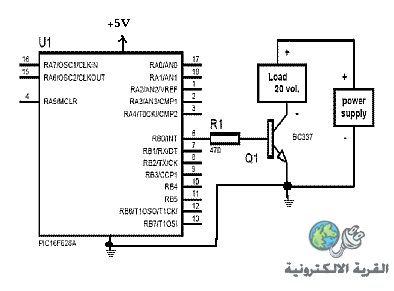

جرب توصيل الأرضى هكذا

Alsenator Ali · 29-06-2012, 05:43 PM

بارك الله فيك أستاذ ماجد
جاري التجربة

Alsenator Ali · 30-06-2012, 09:30 AM

شكراً لك أستاذ ماجد ، تمت العملية بنجاح .
بارك الله فيك
