[النعمي]

السلام عليكم ..

ابي مساعدة في كود للبيك .. 16F84A

يشغل ريله 12 ساعة ويطفيها 12 ساعة ..لجميع المخارج ..

وهلى هذا الكود صحيح لهذه العملية ؟!

void main()
{
trisb=0;
loop:
portb=0;
delay_ms(43200000);
portb=0xff;
delay_ms(43200000);
goto loop;
}

[funky112233]

بسم الله الرحمن الرحيم
تفضل اخى

char x=0;

void main() {

trisb=0;

loop:
for(x=0;x<144;x++){for(x=0;x<60;x++){portb=0;delay_ms(5000);}}
for(x=0;x<144;x++){for(x=0;x<60;x++){portb=255;delay_ms(5000);}}
goto loop;
}

وهذا هو هو نفس الكةد لكن علشان تعرف تنسخة

char x=0;

void main() {

trisb=0;

loop:
for(x=0;x<144;x++){for(x=0;x<60;x++){portb=0;delay _ms(5000);}}
for(x=0;x<144;x++){for(x=0;x<60;x++){portb=255;del ay_ms(5000);}}
goto loop;
}

[النعمي]

ربي يبآرك فيك ..

بس استفسآرين بسيطه ..

1- ياليت لو تشرح الكود خآصتآ هذا الكود

for(x=0;x<144;x++){for(x=0;x<60;x++){portb=0;delay_ms(5000);}}
for(x=0;x<144;x++){for(x=0;x<60;x++){portb=255;delay_ms(5000);}}

2- البيك 16f84a هل يقبل الكتابة والمسح

متشكر يآ بآش مهندس

[النعمي]

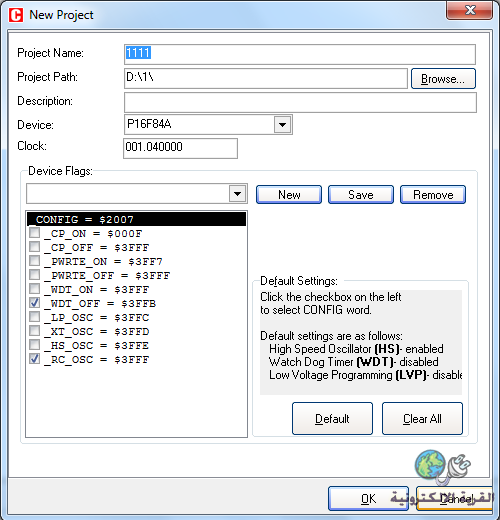

انا وضعت اعدادات المآيكرو سي كذآ هل هي صحيحه !؟!؟

[funky112233]

بسم الله الرحمن الرحيم
انت تامر اخى

اولا
الامر دة

for(x=0;x<144;x++){ هنا الاوامر}

هذا الامر سوف تتعرف علية فى الدورة باذن الله
وفائدتة هو عمل تكرار للاوامر بحسب العدد الذى تضعه
هنا سوف يتم تكرار االوامر 144 مرة


ثانيا
قمت بحساب كم من الدقائق نحتاج لكى نصل الى 12 ساعه
وكان الحساب كا الاتى

12*60 = 720 دقيقة

اى انك اذا انتظرت 720 دقيقة هكذا تكون انتظرت 12 ساعة

وبعد ذلك حسبت اذا كانت سوف اعد 5 دقائق فى المرة الواحدة فكم مرة نكرر حتى نصل الى 720 دقيقة

720/5 = 144 مرة

اذن نحتاج ان نكرر امر الانتظار 5 دقائق 144 مرة لكى نصل الى 12 ساعة

ولكن هنا مشكلة وهى ان الميكرو سى لا تسطيع ان تعطى امر انتظار 5 دقائق مرة واحدة اى هكذا

delay_ms(50000);

ولكن ما الحل ؟؟؟

الحل هو ان نكرر مدة 5 ثوانى عدد من المرات حتى تصل الى 5 دقائق
وبعد ذلك نكرر 5 دقائق 144 مرة لنصل الى 12 ساعة

وبالحساب هكذا
نحول ال5 دقائق الى ثوانى

5*60 = 300 ثانية

اذن كم نكرر 5 ثوانى حتى تصبح 300 ثانية اى 5 دقائق

نحسب

300/5 = 60 مرة

وهكذا وضعت الاوامر هكذا

for(x=0;x<144;x++){for(x=0;x<60;x++){portb=0;delay _ms(5000);}}
for(x=0;x<144;x++){for(x=0;x<60;x++){portb=255;del ay_ms(5000);}}

الامر الذى يتكرر 60 مرة يعد حتى يصبع الوقت 5 دقائق وبعد ذلك يكرر هذا 144 مرة فنصل الى 12 ساعة

ارجوا ان تكون وضحت الفكرة

[funky112233]

اقتباس المشاركة الأصلية كتبت بواسطة النعمي انا وضعت اعدادات المآيكرو سي كذآ هل هي صحيحه !؟!؟

نعم هذا صحيح
ولكن يفضل استخدام كريستال
وسوف تعرف هذا من خلال الدورة
ولكن اذا اردت التنفيذ هكذا فلا مشكلة صحيح ان شاء الله



اما عن الميكرو pic16f84a
فنعم يقبل المسح والكتابة

[النعمي]

بآرك الله فيك ..


طيب سؤآل بسيط وانآ تعبتك معي ..

char x=0;
void main()
{trisb=0;
loop:
for(x=0;x<2;x++){for(x=0;x<60;x++){portb=0;delay_ms(1000);}}
for(x=0;x<2;x++){for(x=0;x<60;x++){portb=255;delay_ms(1000);}}
goto loop;
}

انا سويت الأمر هذآ .. غيرت الـ 5 ثواني .. وجعلتها 1 ثانية ..
وغيرت عدد التكرار من 144 مره الى 2 مره ..

وجربتها على المحاكي .. بروتوس.. اعطاني دقيقة تشغيل دقيقه يطفي ..

المفروض يطفي دقيقتين .. ويشتغل دقيقتين ؟!!

[funky112233]

بسم الله الرحمن الرحيم
نعم للاسف حدث خطا معى فى الكود اعذرنى سهوت عنة

هذا هو الكود السليم

char d=0;
char x=0;
void main() {

trisb=0;

while(1){
for(x=0;x<144;x++){for(d=0;d<60;d++){portb=0;delay_ms(5000);}}
for(x=0;x<144;x++){for(d=0;d<60;d++){portb=255;delay_ms(5000);}}

}

}

وهذا هو نفس الكود ولكن حتى تسطيع ان تنسخه بسهولة

char d=0;
char x=0;
void main() {

trisb=0;

while(1){
for(x=0;x<144;x++){for(d=0;d<60;d++){portb=0;delay _ms(5000);}}
for(x=0;x<144;x++){for(d=0;d<60;d++){portb=255;del ay_ms(5000);}}

}

}



والفرق هنا انى كنت مخلى المتغير x هو الى يقوم بعملية العد فى الجملتين for
ودة كان مسبب مشكلة لان المتغير لازم يحتفظ بقيمتة
فعدلتها
وخليت مرة يعد المتغير x ومرة يعد المتغير d كما ترى فى الكود واعذرنى على السهو دة
