توصيل الريلاي بدائرة التحكم

[ADEL-A]

السلام عليكم ورحمة الله

إخواني الكرام اود استخدام ريلاي بدائرة تحكم 5v وأود توصيله بضاغط .
كيف يتم توصيل الريلاي بضاغط ويستمر الريلاي في التوصيل او الفصل بنبضة من الضاغط ؟

تحياتي لكم وجزاكم الله عنا كل خير

[mshal]

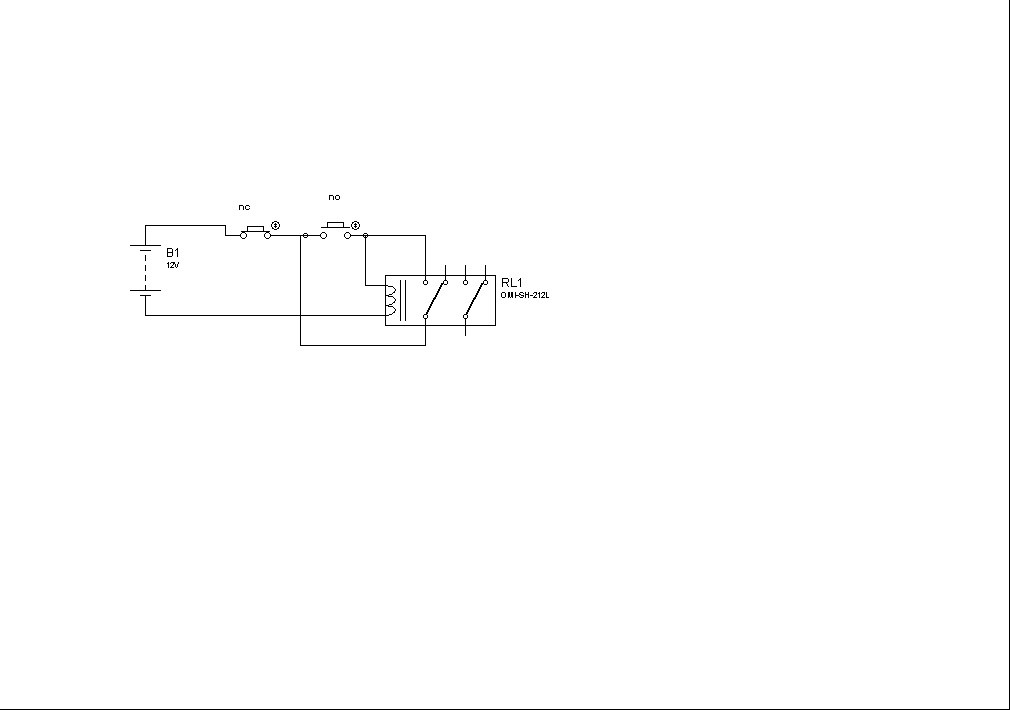

تفضل يا سيد

[ADEL-A]

المشاركة الأصلية كتبت بواسطة mshal

تفضل يا سيد

يعطيك العافيه يا غالي ، ليت تشرح لي ولو باختصار طريقة العمل لان ما هي واضح شوي مع العلم ان اهم شي عندي ان الضاغط يعمل على توصيل التيار بمجرد ضغطه واحد ولا يعمل كضاغط الجرس ، عذراً على كثرت الأسئلة لقلت خبرتي بالإلكترونيات

[mshal]

عند ضغط no فان الريلي يوصل و يوصل اطراف الضاغط نفسه علي ذلك يبقي موصل و عند الاطفاء نضغط nc فيقوم بفصل التيار من المصدر و فصل الريلي

[mrfarag]

للأسف الريلاي لا يعمل في البروتس وجربت انواع كثيرة لماذا؟
