كنترول سيطره تحكم الاناره الخارجيه تلقائياً

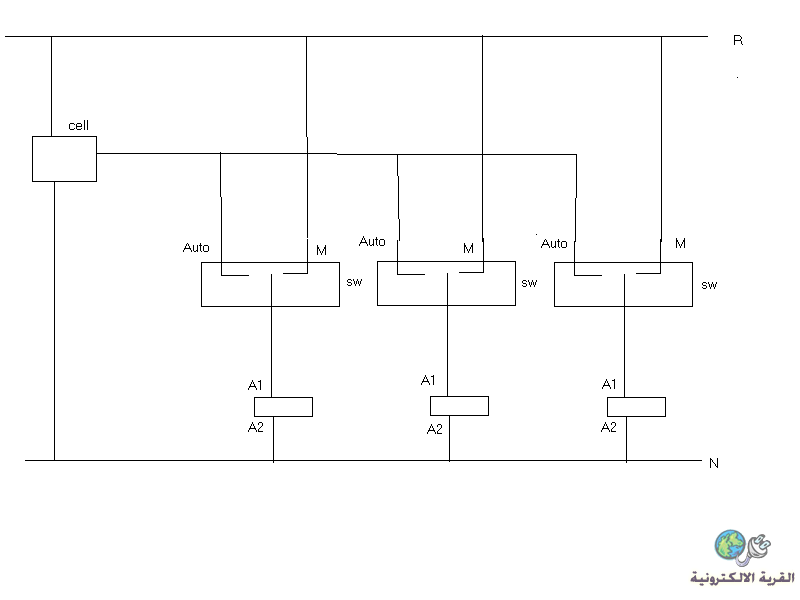

السلام عليكم ورحمة الله وبركاته : ارجو من الاخوه المهندسين والاساتذه الاعزاء مساعدتي في اكمال هذه اللوحه الخاصه في تحكم الاناره الخارجيه حيث ان هذه اللوحه تقوم بتشغيل الاناره يدوياً بلسويج سلكتر وتلقائياً بوسطة الخليه الضوئيه وعن طريق الكونتكتر المغناطيسي فقد وضعت هذا الرسم والمخطط المجسم الكتلي لغرض توضيح الفكره ولكن بقي شيئ واحد وهو لم استطيع جعل كل سويج سلكتر تلقائيا ً على الخليه الضوئيه بحيث احد الكونتكترات عندما يعمل لايتاثر بالاخر عندما نريده تلقائيا ً... يعني المطلوب كل على حده تلقائياً خطوط ( الاوتو ) ملاحظه: حرف M يعني مونو يدوي بواسطة السويج وكلمة Auto: l اوتو معروفه يعني تلقائياً اوتماتيك ايضاً بواسطة السويج
التعديل الأخير تم بواسطة : فرح احمد بتاريخ 02-07-2012 الساعة 03:24 PM |
| اعلانات |
|
|||||
اخي جرب هذه التوصيلة وان شاء الله سوف تعمل معك كما تريد
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
شكرًا على مرورك الكريم اخ مجدي ولكن التوصيله الى الخليه مباشرة من خط الشبكه لايمكن الا من خلا ل السويج سلكتر لاختيار مرحلتي اليدوي والتلقائي ايضا والذي يحيرني كثيراً هو الخطوط والتوصيلا ت الثلاثه الاوتو كيف لا اعلم ؟ |
|
||||||
|
قبل شرح الدائرة هناك ملاحظة .. يجب توصيل الاحمال بصورة مستقله اي يجب استخدام خلايا ضوئية بنفس عدد مفاتيح الاختيار بحيث يكون التحكم بكل كونتكتر بصورة مستقلة عن الكونتكترات الاخرى ...
طبعا مفتاح الاختيار هو مفتاح مزدوج يحتوي على خطين اذا كان الاول مغلق يكون الاخر مفتوح و العكس بالعكس ... و عليه سيكون التوصيل بهذه الطريقة ...  |
|
||||||

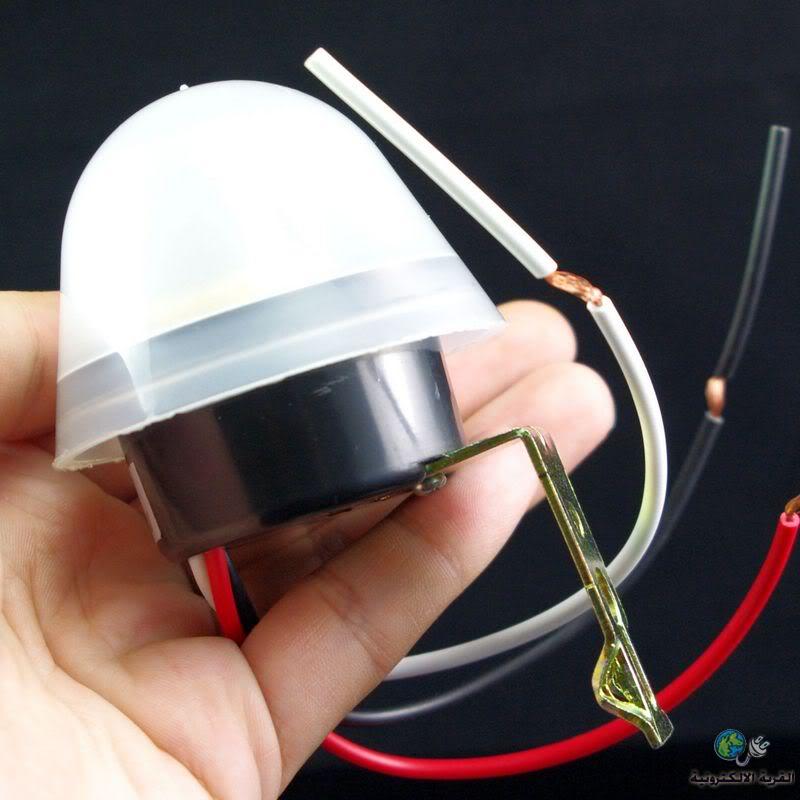

اهلاً بأبستادنا العزيز مهندس حيدر المحترم أرجو ان تكون في تمام الصحه وأهلا بالاخ السائل والاخوه الاعزاء نعم استاد حيدر كما تفضلت كلامك صح ...ولكن للخليه الضوئيه ثلاثة خطوط اثنان منها 220 فولت خط تغذيه والاخر الثالث الخط الراجع وهو السلك ذو اللون الاحمرلملف الكونتكترات ولا يمكن ان يمر الخط الراجع الاحمر باي من السويجات وانما يمر فقط بتغذية ملفات الكونتكتر لتفعيل وتشغيل عملية الاوتو فقط والرسم الذي تفضل به الاخ السائل خطوط الاوتو الثلاثه المتروكه كما في الرسم بحاجه الى توصيل صحيح بحيث كل مفتاح مزدوج يعطي اوتو راجع من الخليه ويعطي مونو مباشر من المفتاح المزدوج من خط التغذيه 220 بصوره مستقله عن بقية المفاتيح ولكن بخليه واحده وليس بثلاث خلايا ... تقبلوا مروري وتحياتي وشكراً جزيلا لكم
التعديل الأخير تم بواسطة : أحمدبلعوط عطوان بتاريخ 03-07-2012 الساعة 11:27 AM |
|
||||||
|
|
|
||||||
|
|
|
|||||
|
|
