سؤالين في current transformer

[TIME0]

اريد ان اسأل عن تحويل التيار الى فولت لادخله على الميكروكونترولر

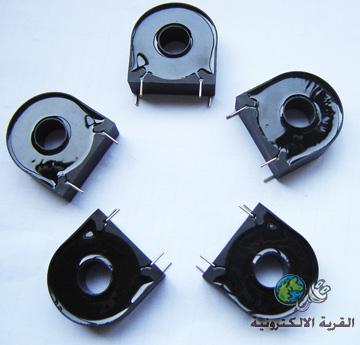

اريد اولا ان اسأل عن هذا القطعة المرفق صورتها


بحثت عنها في السوق ولم اجدها
هل من الممكن ان اعمل مثلها هي عبارة عن ملف فقط ؟؟
هل لها قلب فرايت او حديد
هل من قانون للملف الداخي


ثانيا رجاء اريد دائرة مكبر عمليات تقوم بهذا الفعل للضرورة التيار يترواح من 4 الى 7 واريد الخرج للميكرو كونترولر

واهم شيء توضيح الحساب كيف احسب الخرج واعرف عند واحد امبير الفولت كذا

ياريت التبسيط في ايصال المعلومة او روابط محدده لطلبي

وشكرا لكم كثيرا

[ماجد عباس محمد]

مشروح فى هذه السلسلة
المحولات - الترانسفورمر والدوائر الإلكترونية

[TIME0]

اين يا اخي .....

[ماجد عباس محمد]

فى صفحة رقم 6

[TIME0]

اخي ذكرت بانك جربت طريقة
current transformer المحول
ولم تنجح

وكيف يكون الخرج تيار كما ذكرت وليس فولت وعند الحمل تتغير القيمة

انا اريد من خلاصه تجاربك
شيء قوي وعملي ودقيق يحول التيار الى فولت بدقة

على فكره ماوجد في الرابط طريقة استخدام مكبر العمليات بطلبي المحدد

اتمنى ارفاق دائرة او شيء هنا
نظرا للاهمية

وشكرا لك

[ماجد عباس محمد]

1- الشرح فى الموضوع بالتفصيل
2- أين قلت أن الطريقة لم تنجح؟؟؟
3- فى الاسطر الأخيرة كيفية التحويل من تيار إلى فولت - ببساطة باستخدام مقاومة وقيمها فى الشرح
4- طبعا لن تجد مكبر عمليات لأن الفولت الناتج على المقاومة فولت كأى فولت يمكنك تكبيره بأى مكبر أو تقومة بدايود أولا ثم تكبر المستمر
5- فى الشرح أيضا أن الناتج تردده مثل تردد الداخل و الدائرة بالمكبر يجب أن تعتمد تتجاوب مع هذا التردد
6- كيف تحسب ؟ المثال فى الشرح بمعلومية نسبة تحويل اللفات

[TIME0]

يعني احتاج فقط مقاومة لتحويل التيار الى فولت ؟؟
وطريقة التوصيل تكون مقاومة الى البك مباشرة

ولا احتاج الى مكبر عمليات ولا محول تيار ولا اي سي خاص

[ماجد عباس محمد]

مقاومة كما ذكرت و رسمت فى الشرح بين طرفى الملف وليس بين الملف والميكرو فيكون مثلا نقطة التوصيل العليا رقم 1 و السفلى رقم 2
بعد أن تصل للقيمة المناسبة للمقاومة وصل نقطة الاتصال رقم 1 بالميكرو و نقطة الاتصال رقم 2 بالأرضى
إن كان خرج الملف يعطى فولت أقل مما تحتاج استخدم أى دائرة تكبير
