[النعمي]

السلام عليكم اخواني .. انا تابعت شرح للأستاذ المهندس ahmad_s_f .. عن الميكروكنترولر ..

وحبيت انفذ دائرة بسيطه .. وساعدوني الأخوان بارك الله فيهم في بناء برنامج ( راحة 12 ساعة ,, عمل 12 ساعة ) .. وكان ممتاز جداً .. وتمت برمجته على 16F84A ..

وهذا رابط الموضوع للفائدة ..
http://www.qariya.com/vb/showthread.php?t=111285

ووصلت الآن الى بناء الدائره حيث ان الإستاذ ahmad_s_f كان يستخدم مقاومة 10K ohm و مكثف 22 بيكو فآرآد ..


لكن :
1- هل فعلا يوجد مكثف 22 بيكو فآرآد .. وهل هو قطبيه ام بدون ؟! ..
2- ماذا لو اردت تغير المكثف والمقاومة بكريستالة .. كيف يتم توصيلها .. حيث اني وضعت التردد في البرنامج 1.04MHz ..

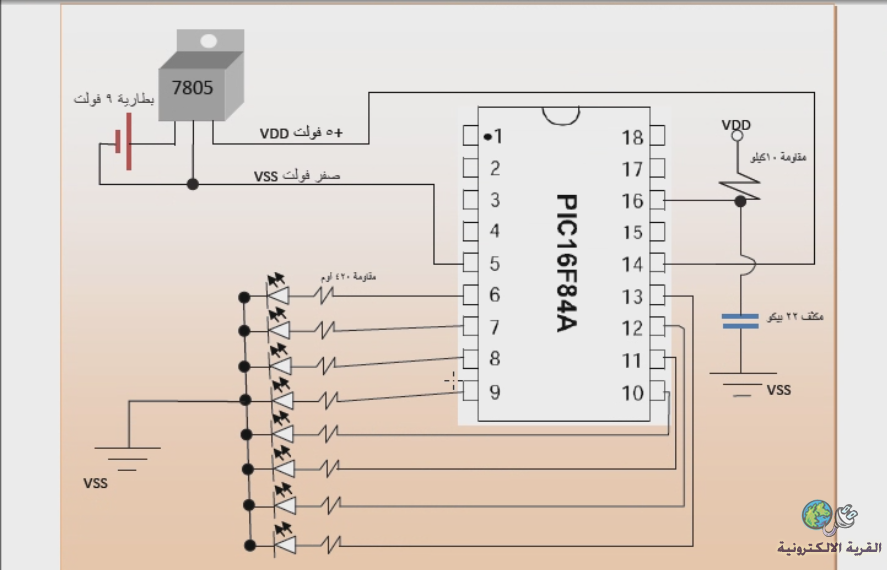

هذه صورة دائرة الإستاذ ..



وجزيتم كل خير ..

[aiman-sony]

نعم يوجد مكثف 22 بيكو و هو غير مستقطب

اما بالنسبة الى استخدام الكريستالة فاظن و الله اعلم انه ممكن

حيث يتم توصيل الكريستالة بين 15 و 16 كما يتم وصل مكثف بين كل رجل و الأرضي و قيمتهما 33 بيكو و تردد الكريستالة 4 ميجا كما يجب تغير تردد البيك عن طريق البروجكت الى 4 ميجا و اي استفسار انا جاهز

[ahonda55]

سيدي الفاضل شاهد الصوره ، و انظر طريقة توصيل الكريستال مع المكثفين في اسفل الصوره على اطراف 15 و 16 ..


و في حالتك اشتري كريستال 4 ميجا عادي جدا

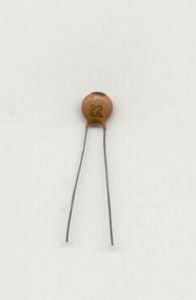

بالنسبه للمكثف فعلا في مكثف 22 بيكو فاراد ، و هذا شكله


و ليست له قطبيه
قم بتوصليه كما في الصوره الاولى في الاطراف 15 و 16 مع العلم ان الترتيب لا يهم ، قم بتوصيل طرفي الكريستال بين الاطراف 15 و 16 ثم كل مكثف بين احد الاطراف 15 و 16 و الارضي ، شاهد الصوره
و لا تنسى ان توصل الطرف MCLR بالجهد الموجب 5v للضروره القصوى حتى تعمل الدائره بشكل مستقر

تمنياتي بالتوفيق

[funky112233]

بسم الله الرحمن الرحيم
اتعلم ذكرتنى باول مشروع لى وكانت هذه مشكلتى
كما تفضل الاخوة
استخدم كريستال احسن بكثير ومتستخدمش مكثف ومقاومة لانها مش هتشتغل معاك عن تجربة

وسعر الكريستال رخيص
وايضا لا تنسى توصل الطرف mclr كما قال الاخ ahonda55 بالخمسة فولت مباشرة
لانك لو معملتش كدة مش هيشتغل بردوة

ومتنساش تعدل تعديلات الكريستالة فى الميكرو سى كمان

[النعمي]

اقتباس المشاركة الأصلية كتبت بواسطة aiman-sony نعم يوجد مكثف 22 بيكو و هو غير مستقطب اما بالنسبة الى استخدام الكريستالة فاظن و الله اعلم انه ممكن حيث يتم توصيل الكريستالة بين 15 و 16 كما يتم وصل مكثف بين كل رجل و الأرضي و قيمتهما 33 بيكو و تردد الكريستالة 4 ميجا كما يجب تغير تردد البيك عن طريق البروجكت الى 4 ميجا و اي استفسار انا جاهز

الله يجزاك الف خير ويكثر من امثالك ..

[النعمي]

اقتباس المشاركة الأصلية كتبت بواسطة ahonda55 سيدي الفاضل شاهد الصوره ، و انظر طريقة توصيل الكريستال مع المكثفين في اسفل الصوره على اطراف 15 و 16 .. و في حالتك اشتري كريستال 4 ميجا عادي جدا بالنسبه للمكثف فعلا في مكثف 22 بيكو فاراد ، و هذا شكله و ليست له قطبيه قم بتوصليه كما في الصوره الاولى في الاطراف 15 و 16 مع العلم ان الترتيب لا يهم ، قم بتوصيل طرفي الكريستال بين الاطراف 15 و 16 ثم كل مكثف بين احد الاطراف 15 و 16 و الارضي ، شاهد الصوره و لا تنسى ان توصل الطرف MCLR بالجهد الموجب 5v للضروره القصوى حتى تعمل الدائره بشكل مستقر تمنياتي بالتوفيق

الله يبآرك فيك اخوي العزيز ..

ومشكور على الصور التوضيحيه فهي مهمه بصرآحة وتبسط الموضوع ..

[النعمي]

اقتباس المشاركة الأصلية كتبت بواسطة funky112233 بسم الله الرحمن الرحيم اتعلم ذكرتنى باول مشروع لى وكانت هذه مشكلتى كما تفضل الاخوة استخدم كريستال احسن بكثير ومتستخدمش مكثف ومقاومة لانها مش هتشتغل معاك عن تجربة وسعر الكريستال رخيص وايضا لا تنسى توصل الطرف mclr كما قال الاخ ahonda55 بالخمسة فولت مباشرة لانك لو معملتش كدة مش هيشتغل بردوة ومتنساش تعدل تعديلات الكريستالة فى الميكرو سى كمان

ربنآ يخليك .. ويكثر من امثالك ..

لازم الوآحد يتعب ويتعب حتى يوصل للي يبيه .. والله المعين على كل الاحوال ..

لدي استفسآر بسيط ..

هل البيك PIC16F84A .. يقبل المسح والكتابه ؟!

[funky112233]

بسم الله الرحمن الرحيم
ههههههه يا اخى ركز فى اجاباتى
انا رديت على السؤال دة مرتين تقريبا
ونعم يقبل الكتابة والمسح عليها كما تريد
وعموما معظم الميكروهات الحديثة بها هذه الخاصية
وهى المسح والكتابة
