مساعدة فى تنفيذ دائرة

[fouad_fofo]

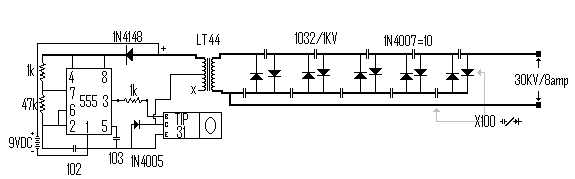

انا لقية الدائرة دى فى الموقع هنا لاكن انا عندى سؤال
كيف اصنع المحول lt44 او من اين اجده؟؟؟؟؟؟؟؟؟
وهل يمكن ان اجعل الخارج اكثر من 30 كيلو فولت؟؟؟؟
وةهل هذا الانبير قاتل؟

[فهد المنصور]

اولاً من المستحيل أن تعطي الدائرة 8 أمبير كما هو مدون على الرسمه ..

ثانيا .. يمكنك مضاعفة الجهد بزيادة مرحلة " Doubler " في نهاية الدائرة ..
http://www.qariya.com/electronics/doubler.htm

ثالثاً .. هذه دائرة صاعق كهربائي استمرار التعرض لها يمكن أن يؤدي الى الوفاة

[fouad_fofo]

شكراً ليك يا استاذ فهد
لاكن هل ممكن عدد لفات الشوبر اللى فى الدايرة ده إذا سمحت؟؟؟
شكراً

[فهد المنصور]

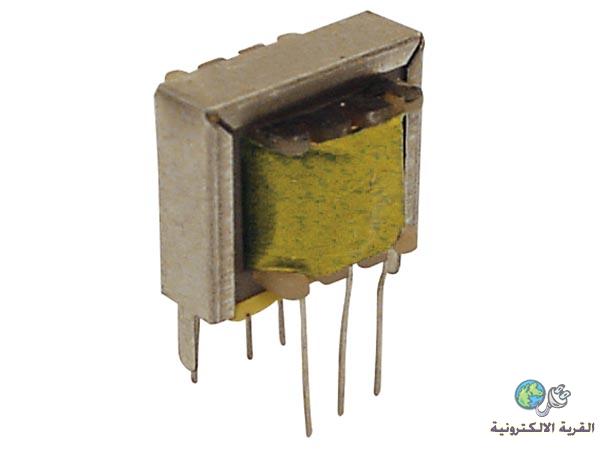

LT44 Transformer datasheet



عدد اللفات
N1: 2500 - 0.06mm
N2: 400 x 2 - 0.08mm

المقاومة DC :
N1: 480 ohms
N2: 125 ohms

الممانعة AC
" impedance * 1kHz 1V"

N1: 10 kohms
N2: 1 kohms
