مقوي إشارة استقبال FM

[فكروعلم]

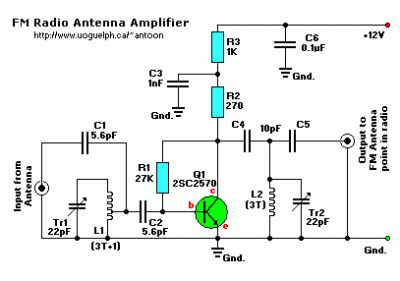

هذه الدارة مفيدة لمن يعانون ضعف في استقبال محطات الراديو FM

[mtm4anas]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه الدارة مفيدة لمن يعانون ضعف في استقبال محطات الراديو FM

ممكن طلب بخصوص الدايرة عاوز توضيح شوبة حاجات عشان انا مبتدء فى الالكترونكس
----------------------
عاوز توضيح اكتر للدخل والخرج بمعني انا عملت الدايرة على بوردة
وعندي جهاز راديو fm فية انتنة او هوائي اوصل دخل الدايرة فين والخرج فين في جهاز
الراديو
---------------------
عاوز اعرف الملفات دي انا الى بعملها ولا بتاع الالكترونيات ممكن الاقي عندو
الملفات دي

[فكروعلم]

النقطة المتصلة بالمكثف C1 هي الدخل وتوصل بهوائي خارجي والنقطة المتصلة بالمكثف C5 هي الخرج وتوصل بهوائي الراديو وبالنسبة للملفات ستقوم بعملها أنت

[mtm4anas]

المشاركة الأصلية كتبت بواسطة فكروعلم

النقطة المتصلة بالمكثف C1 هي الدخل وتوصل بهوائي خارجي والنقطة المتصلة بالمكثف C5 هي الخرج وتوصل بهوائي الراديو وبالنسبة للملفات ستقوم بعملها أنت

حلو قوي لغاية كدا انا فاهم تمام بس فى مشاكل برضو
-------------------------
انا مش عارف فى الهوائي او الانتنة هوة فى الراديو عبارة عن مسورة طويلة
قطرة اقل من نص سم
وطولة تقريبا 60 سم
مش عارف ازاي اوصل طرف المكثف بية والطرف الارضي برضو
----------
نفس الكلام للهوائي التاني
ويا ريت تقولى ازاي اعمل هوائي تاني واوصلو بلمكثف 5
والارضى
------------------------
وكمان عاوز اعرف المكثف المتغير دا الى فى الدايرة متاح عادي بيتباع
---------------
وكمان انا مش بعرف اعمل الملف
-------------------
معلش ها اتعبك معايا
واشكرك على المساعدة

[mtm4anas]

يا ريت مساعدة ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
