توصيل irlink في برنامج Proteus

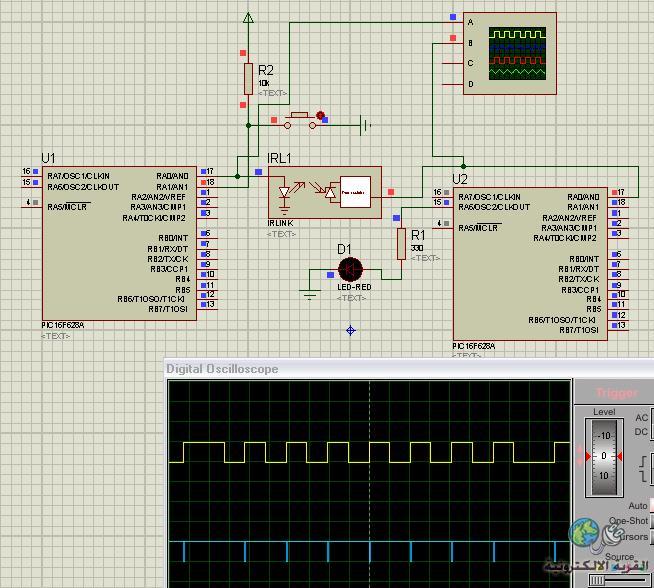

السلام عليكم واجهت مشكله في irlink قمت باستخدام المانشستر كود في الارسال وتم البرمجه اذا تم ارسال 1 يضيء الليد تم التجربة على optocoupler بنجاح لكن عند استخدام irlink لم انجح هل التوصيل خاطئ ؟ حتى ان التردد يظهر مختلف ،، انظر الصوره
|
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
هو يختلف عن الابتوكبلر. ترانزيستور الاويتوكبلر يقوم فقط بنقل الاشارة القادمة من الليد الى دخل المتحكم .. بدون معالجة . اما الجزء irlink المسمى Demodulator فهو ليس ترانزيستور بل دائرة الكترونية مركبة والمقصود به مستقبلات الانفرا مثل TSOP17xx وغيرها:  وعمله هو استخلاص النبضات المحمولة من الموجة الحاملة القادمة من المرسل.. وهذا مثال بسيط عن عمله:  لاحظ كيف "يحول" الاشارة المتقطعة القادمة من المرسل الى نبضات مربعة .. (ملحوظة: الصور من هذا الموضوع: http://www.qariya.com/vb/showthread.php?t=49255) |
