XC 1/2*PI*F*C

[Alsenator Ali]

أخواني الأعزاء أرجو منكم شرح القانون التالي :
XC 1/2*PI*F*C
حيث أن ( PI ) تعني ( باي ) ولكن ام أستطع كتابتها في الكيبورد .

هل هذا القانون لحساب مقدار خرج التيار في الدائرة ؟

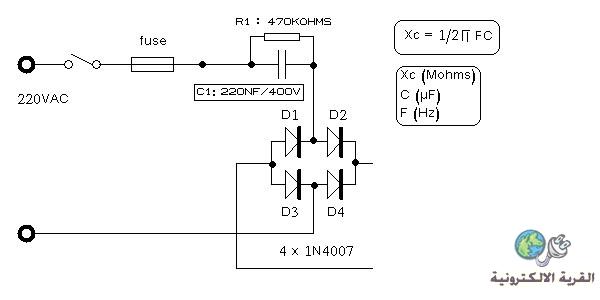

مثلاً لنطبق القانون في الدائرة السابقة :
PI = 3.14
F = 60 ( هنا في السعودية )
C = (220nf) = 0.22uf

إذن تكون خرج الدائرة :
0.5 * 3.14 * 60 * 0.22 = 20.7 ملي أمبير

هل حساباتي صحيحة ؟

[Tico]

المشاركة الأصلية كتبت بواسطة Alsenator Ali

أخواني الأعزاء أرجو منكم شرح القانون التالي :
XC 1/2*PI*F*C
حيث أن ( PI ) تعني ( باي ) ولكن ام أستطع كتابتها في الكيبورد .

هل هذا القانون لحساب مقدار خرج التيار في الدائرة ؟
مثلاً لنطبق القانون في الدائرة السابقة :
PI = 3.14
F = 60 ( هنا في السعودية )
C = (220nf) = 0.22uf

إذن تكون خرج الدائرة :
0.5 * 3.14 * 60 * 0.22 = 20.7 ملي أمبير

هل حساباتي صحيحة ؟

أخي لابد من إعادة الحسابات بناء على مايلي:
1-
العلاقة هي :

النقطة هي علامة الضرب كما هو معروف.

2-
Xc رمز ما يعرف ب capacitance
اظن انها الممانعة .
المهم هي تعبير عن مقاومة المكثف عند مرور التيار المتردد .
ويمكن تصور عملها كعمل مقاومة عادية .
ولانها "مقاومة" فإن الوحدة الخاصة بها هي الاوم (او مضاعفاته) .
في المعادلة الموجودة مع الدائرة الوحدة هي Mohm (ميغاأوم )
الناتج عن المعادلة إذن هو بالميغاأوم وليس بالميلي امبير .
وينبغي تحويله الى الاوم مراعاة لقانون أوم
وبعد ذلك نطبق قانون أوم :
I=U/Xc
حيت ان الناتج سيكون بالامبير.

[ماجد عباس محمد]

أخى
يمكنك حساب معاوقة المكثف لكن لا يمكنك حساب التيار لأن الدائرة بدون حمل
ما قدمه الأخ Tico هو تيار القصر أو أقصى تيار يمكن أن يمر بالدائرة
بحساب المعاوقة تجدها 12 ك أوم
إذن يجب تحديد الحمل لتكملة الحساب

[alhasangha]

لدي استفسار عن هذه الدارة ..
الكل يعيبها ان انها ضعيفة ولا تقدم تيار جيد ولكن تجدها في دارة اللمبات الموفرة و تشغلها و تيار هذه اللمبات اكبر من هذه القيم (20-50 ميلي امبير) حسب ما اعتقد فكيف يتم ذلك؟

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة alhasangha

لدي استفسار عن هذه الدارة ..
الكل يعيبها ان انها ضعيفة ولا تقدم تيار جيد ولكن تجدها في دارة اللمبات الموفرة و تشغلها و تيار هذه اللمبات اكبر من هذه القيم (20-50 ميلي امبير) حسب ما اعتقد فكيف يتم ذلك؟

باستخدام مكثف اكبر ...

[Alsenator Ali]

شكرأ أخي Tico وشكراً مهندسنا ماجد على المعلومات الرائعة

ولكن مثل ماقال أخونا Alhasangha هذه الدائرة تكون في أغلب الأحيان في دارات الليدات أو اللمبات الموفرة

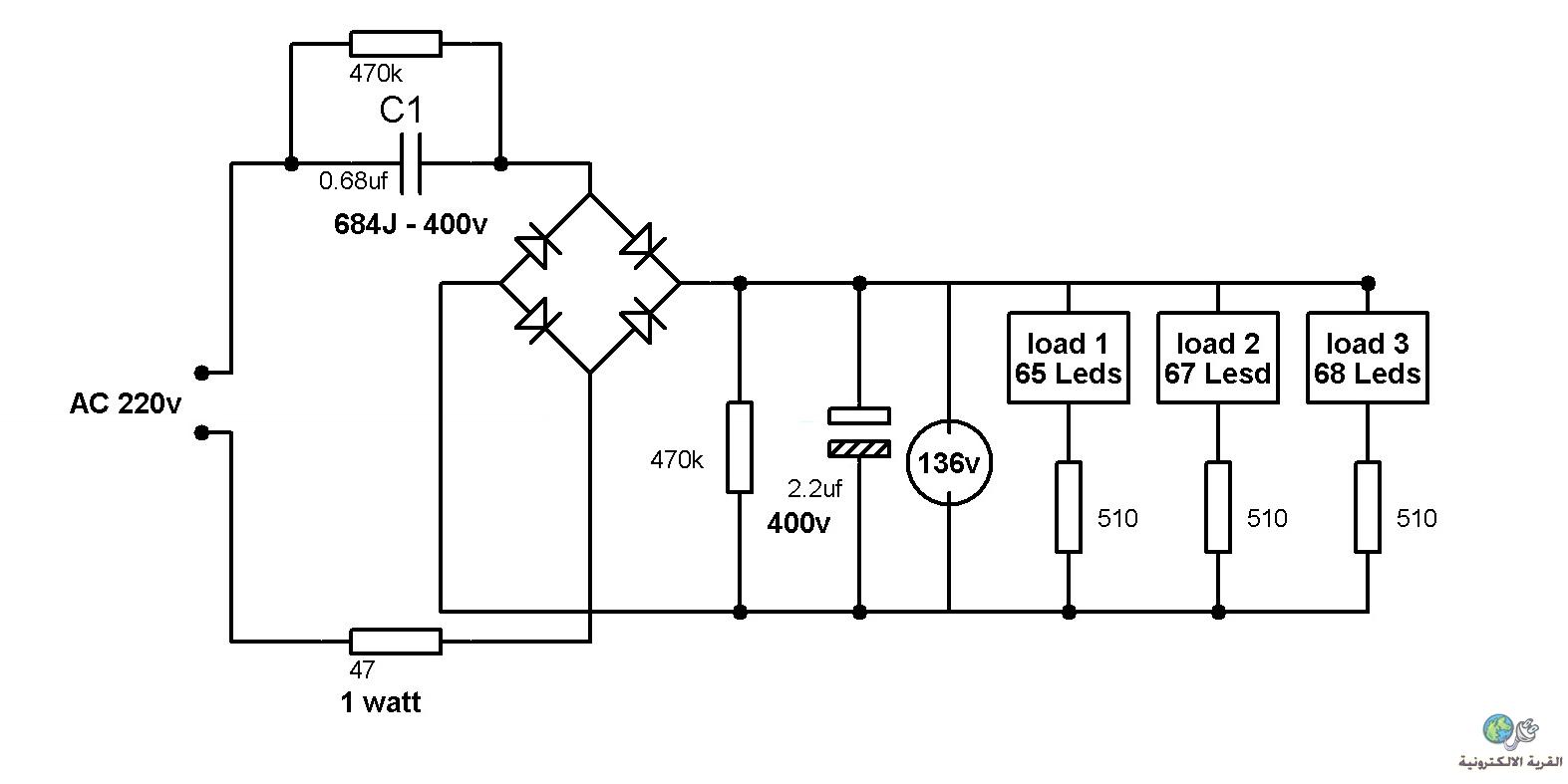

إنظروا إلى هذه الدائرة وقد قمت بإستخراجها من لوحة إعلانية ، وقمت برسمها
http://upload.qariya.info/images/qar...27a0736078.jpg

خرج الدائرة مربوط بثلاثة أفرع من الليدات ، الفرع الأول مكوّن من 65 ليد يمثّل كلمة ( OPEN ) والفرعان الثاني والثالث مكونان من 67+68 ليد ويمثلان كلمة ( مفتوح ) .
الليدات موصلة بالتوالي .

ولكن هناك شيء لم أستطيع تفسيره وهو أنني قمت بقياس خرج الدائرة بدون حمل وظهر لي القياس (315 فولت ) !!! علماً بأن جهد المصدر 220 فولت ، وقمت بتجربة القياس بأفو آخر أيضاً نفس النتيجة ، وعند فصل جهد المصدر يقل الفولت تدريجياً إلى أن يصبح صفر .
وعندما أقيس خرجها بوجود الحمل يظهر لي القياس ( 136 فولت ) فقط
السؤال كيف زاد الفولت هنا ؟

[Tico]

أخي علي
1- هذه الدوائر مفيدة في الاستخدامات المناسبة لها .
في مثال الليدات في الرابط التيار في كل فرع لايتجاوز 20 ميلي امبير وربما اقل والمجموع 50 الى 60 ميلي امبير وهذا مقدور عليه بمكثف 0.68 ميكروفراد .
وممكن نستخدم حتى 2.2 ميكرو فراد في استخدامات اخرى ونبقى محافظين على "معامل الجدوى" .
2- من العلاقة السابقة تلاحظ انه كلما زادت قيمة المكثف ستقل قيمة Xc ..
وهذا معناه ان التيار سيكبر (قانون اوم :I=U/Xc)
جميل .. ما المشكلة اذن ؟
المشكلة في حجم المكثف ..
فيالنسبة لطلبك الاصلي في موضوع سابق لو تحب تسحب منها 500 ميلي امبير وتطبيقا للعلاقة السابقة ، فقد تحتاج الى مكثف بقيمة 5 او 6 ميكروفراد 400 فولت جهد خدمة.
سيكون كبيرا جدا .
هذه ملاحظة وليست عيبا فقط يجب ان تعرف.
3- بالنسبة للقياس 315 فولت فهذا عادي أخي علي:
بعد التوحيد يزداد الجهد المستمر عن الجده المتردد تقريبا ب1.42 (الجدر التربيعي ل2 )
220*1.42 = 310 فولت تقريبا.
وبعد إضافة الحمل تعود الى المطلوب منها.
هذه القياسات يعرفها جيدا كل من مر بصيانة أجهزة التلفزيون والرسيفر وما شابه وذاق من لسعات مكثف التنعيم الكيميائي أبو 400 فولت

[Alsenator Ali]

بارك الله فيك أخي Tico على هذه المعلومات الرائعة ، وجزاك خير الجزاء
