[spook2012]

السلام عليكم

عنوان مشروعي هو التحكم في سرعة dc motor using micro controller with feedback
بعد ما انتهيت من الدائرة واشتغلت 100% انقطع سلك الاتي من المستقبل في دائرة optical encoder وتعطل ولم تعد دائرة المشفر الضوئي تولد في اشارة فبحث في المحلات علي نفس النوعية فلم اجد بنفس الحجم فقمت بأستبدلهما بأصغر منهما فعندما قمت بتوصيل الدائرة لم تعطيني اشارة مربعة كما قبل فقد كانت فيها بعض الميول طرف اكبر من طرف ...
ارجو ان تساعدوني بأسرع وقت وان تقولوا لي ماذا افعل للحصول علي اشارة مربعة صحيحة

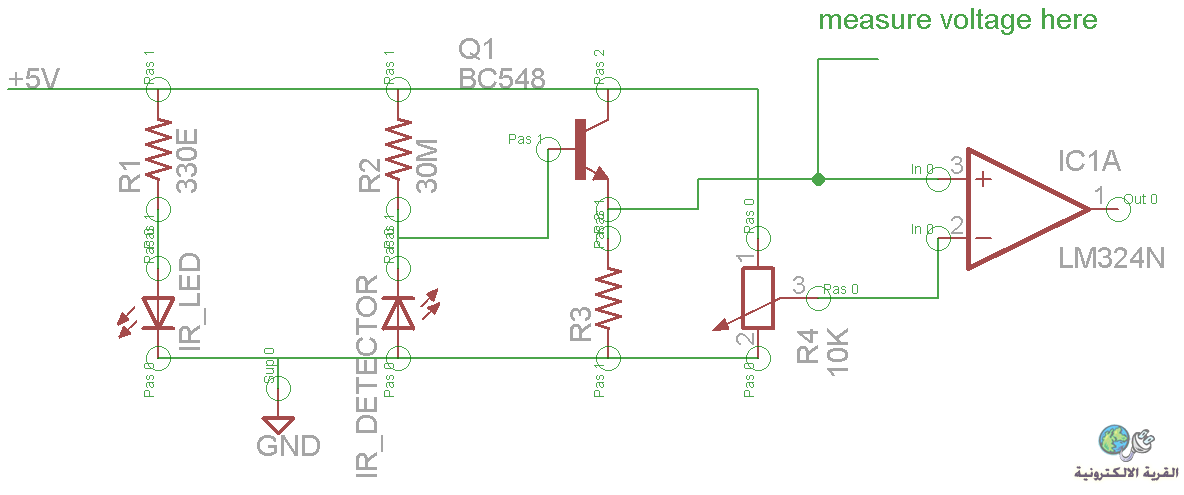

وهذه دائرة optical encoder :

[Tico]

هي دائما موجة مربعة سواء كان الزمن on اكبر او أصغر من الزمن off
أظن ان المقاومة المتغيرة في الدائرة موضوعة لضبط النسبة بين الزمنين .
جرب هذا الضبط ربما تحل المشكلة.
