مساعدة في اطراف المحول

[مدحتكو]

اخواني الاعزاء

المحول التالي وجدته في جهاز أمريكي قديم ويعمل جيدا بس علي 110 فولت وخرجه 11-0-11

ولكن اطراف الدخل كما بالصورة

فهل من الممكن وصل الطرفين 127 مع الطرف 105 ليكون دخل الكهرباء 232 فولت وتشغيل المحول علي 220 الكهرباء الحكومية

ولو ينفع ذلك فهل يصلح لكي يكون في دائرة انفرتر

ولو ما ينفع هل يمكن استخدامة في دائرة انفرتر ليعطي خرج متعدد 127 فولت و 105 فولت

[ماجد عباس محمد]

أخى
رجاء تصغير الصور حتى لا تأخذ وقت طويل فى التحميل
قم بتوصيل 127 للملف الأسفل بالصفر للملف الأعلى
قم بتغذية الملف الأسفل ب 110 فولت و قيض بين صفر الأول و 217 الثانى
لو وجدت 230 فولت يمكنك استخدامه

غالبا هذه المحولات تصنع لكى توصل 0 -0 و 127 - 127 للتغذية ب 127 فولت
أو كما شرحت الملفين على التوالى صفر-127 - صفر - 127 للاستخدام 220

[مدحتكو]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
رجاء تصغير الصور حتى لا تأخذ وقت طويل فى التحميل
قم بتوصيل 127 للملف الأسفل بالصفر للملف الأعلى
قم بتغذية الملف الأسفل ب 110 فولت و قيض بين صفر الأول و 217 الثانى
لو وجدت 230 فولت يمكنك استخدامه

غالبا هذه المحولات تصنع لكى توصل 0 -0 و 127 - 127 للتغذية ب 127 فولت
أو كما شرحت الملفين على التوالى صفر-127 - صفر - 127 للاستخدام 220

معذرة بالنسبة لحجم الصورة ، سأصغر حجم الصور التي تستدعي التصغير بعد ذلك.


كما سأبسط الصور عليك تبسيط الشرح ...


فعلت كما قلت وحدث شورت في الدائرة بس شاكك في التوصيل


خلينا نقيس المقاومة


وجدت الملف الأعلي منفصل عن الملف الأسفل يعني


127 الأعلي لا يعطي مقاومة مع صفر الأسفل والعكس ايضا 127 أسفل لا يعطي قراءة مع صفر الأعلي

وكذلك 105 بالأعلي لا يعطي قراءة مع صفر الأسفل والعكس


127 أعلي يعطي مقاومة 4.6 اوم مع صفر الأعلي (مقاومة صغيرة جدا جدا بالنسبة للمحولات الصيني قست واحد اصغر منه وجدته 75 اوم ) معني ذلك انه لن يسخن كالمحولات العادية


توجد مقاومة بين 127 الأعلي و105 الأعلي مقدارها 1.4 أوم وكذلك الحال بالأسفل


ونأتي للسؤال
هل يمكن توصيل 127 مع 105 فولت كطرف.... مع الصفر كطرف ثاني علي 220 فولت بالأعلي أو بالأسفل




وتفضلو بقبول فائق الاحترام

[فكروعلم]

هل المحول 50 هرتز أم 60 هرتز

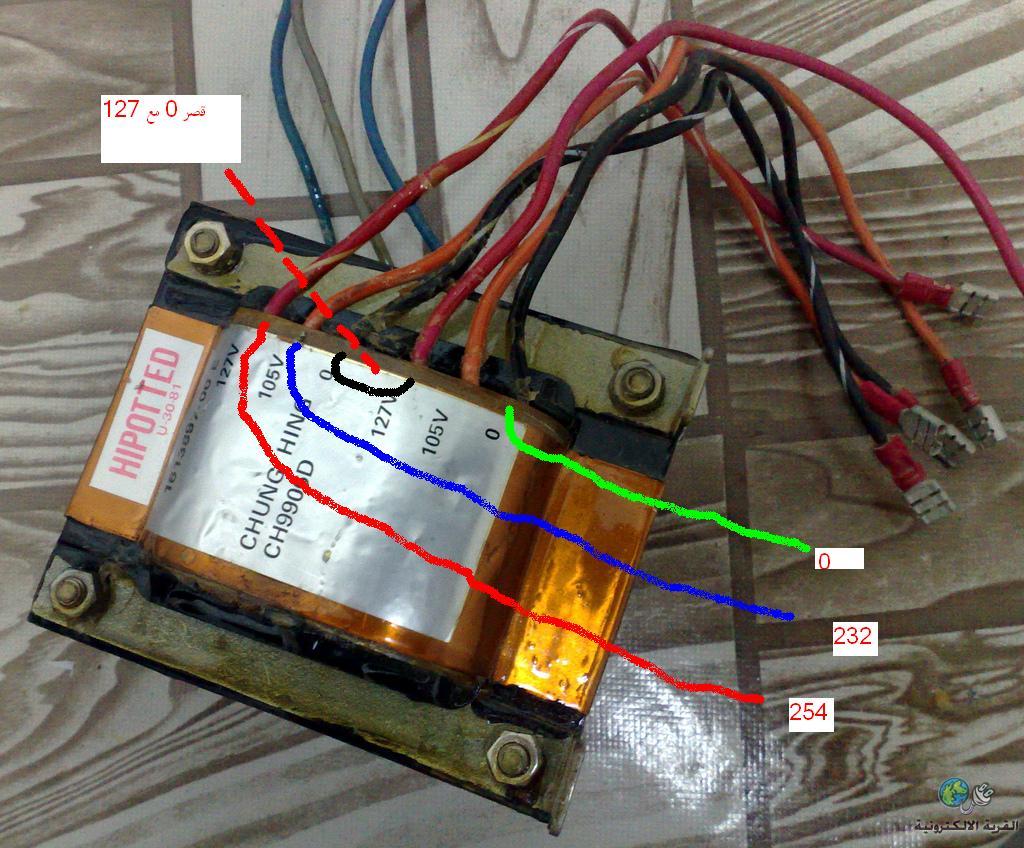

[فكروعلم]

تفضل أخ مدحت الغالي

[مدحتكو]

أيه الجمال ده

وصلت واشتغل تمااام

ربنا يبارك لنا في صحتك وعمرك

المحول ده اول مرة يقابلني بمقاومة صغيرة مثل تلك ولم اسمع له زنة حتي لما وصلته بالكهرباء

الآن يمكنني تصنيع انفرتر أكبر من الأول

أنا وصلته علي الخط 232 فولت

فيها حاجة لو وصلته علي الخط 254 فولت

مرة أخري شكرا لك استاذ فكر وعلم

[فكروعلم]

تكرم عيونك أخ مدحت

[فكروعلم]

إذا وصلته على 254 يقل الجهد والتيار وهذا يفيدك في حالة الإنفرتر فيكون له خرجان أي هذا الطرف تستخدمة في حال ضعفت البطارية
