مساعدة عمل ديزايين مهم جدا لخبراء الالكترونيات

[ennng]

السلام عليكم ياليت احد يستطيع مساعدتي في الديزاين ويعمل سيموليشن بسيط

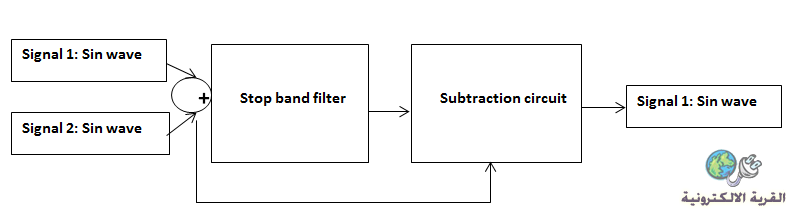

النظام يتكون من 2 ساين ويف ولنقل الاشارة الاولى 10HZ والاشارة الثانية 20HZ طبعا ندمج الاشارتين مع بعض بحيث تكون خليط من اشارة واحدة ومن ثم ندخل الاشارة الناتجة على فلتر وانا اقترحت stop band لانه راح يمنع جزء معين من التردد ويسمح للترددات الاخرى بالمرور (ممكن يقول واحد طيب استخدم low or high filter) اقول له ممكن يكون عندنا اكثر من اشارتيين يعني اربعة او خمسة اشارات وتردداتها قريبة من بعض ونحن نريد استخراج اشارة واحدة فقط لذالك اقترحت هذا النوع ممتاز لحد الان, بالنسبة cutoff frequency للفلتر راح يكون عند الاشارة الاولى 10HZ وهي الاشارة المطلوبة لكن الفلتر راح يحذف هذه الاشارة ويخرج فقط الاشارات الاخرى و في هذه الحالة راح يخرج فقط الاشارة 20HZ على المخرج(الغير مطلوبة) ويفلتر 10HZ (المطلوبة) ممتاز الي الان طبعا اشارة 20HZ راح تدخل على دائرة subtractor مع الاشارة الخليط التى في البداية (10HZ,20HZ) فناتج الفرق راح يكون 10HZ وهي الاشارة المطلوبة.

[ماجد عباس محمد]

ولماذا لا تستخدم من الأصل Band Pass Filter لتمرر ما تريدة بدل اللف والدوران؟؟

[ennng]

اشكرك اخي المهندس ماجد و هناك ملاحظة وضعتها عن Low و high فلتر لكن سؤالك وتفكيرك منطقي جدا بخصوص Band pass filter ولكن بخصوص هذا الفلتر راح يكون roll off كبير على سبيل المثال نريد استخراج تردد 10-11 HZ فان الفلتر في الواقع له ميلان وراح يحتوي ايضا الترددات القريبه من 10 و 11 وهذا لاينفع بينما في stop band راح نلغي تردد معين ويكون الفلتر حاد جدا وبالتالي نستطيع الحصول على التردد الملغي بالديزاين السابق ارجوا ان تكون الفكرة واضحة ونرجوا الافادة والاستفادة وانتظر ردك وتحياتي لك

[ماجد عباس محمد]

ما اعلمة ان الفلتر له Q وهو يحدد هذه الخواص و ما هى الترددات التى تمر و التى لا تمر

الكلام الذى تقولة "نظرى" و لكى نناقش ما يمكن عمله ابدأ بتصميم الفلتر و حدد مما يتكون بعدها و عند الاستقرار على نوعه نكمل باقى الدائرة

على حد علمى أن الفرق بين Band stop و Band pass هو اين تضع المكونات المنتقية للتردد فى الدائرة

[ennng]

بالنسبة Q فهي كما ذكرت وكلامك 100%

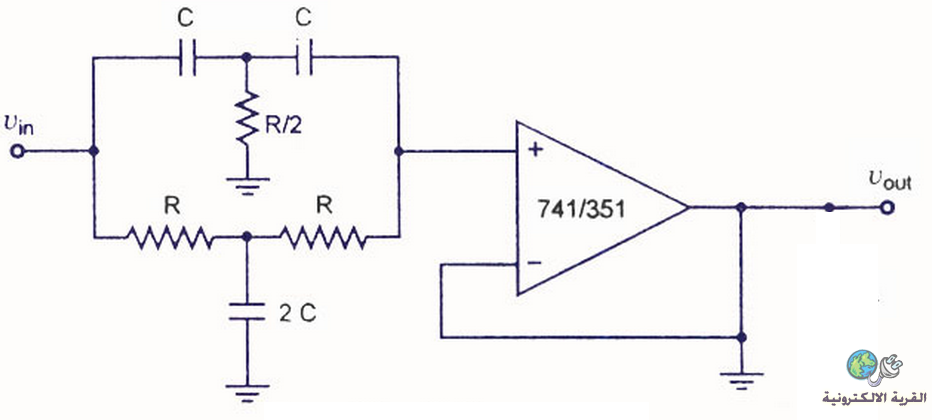

بالنسبة للديزاين هو كالتالي وهناك الكثير من الدوائر المتوفرة في النت
طبعا هذا الفلتر G=1 وممكن نزوده بالفيد باك وبالنسبة cutoff فمن خلال القاعدة 1/2piRC , pi=3.14 وانا اريد cutoff frequency عند 2HZ بالتالي تكون قيمة المقاومة 1K , والمكثف 79.5uF

[ماجد عباس محمد]

هذا ما كنت أقوله لكن
لا يوجد مكثف 79.5 ميكرو و إن وجد فسيكون كيماوى قليل الدقة و مستقطب أى لا يناسب المتردد
لذا يمكنك استخدام القاعدة أيضا ضرب أحد المكونات فى رقم و قسمة الآخر على نفس الرقم
تكون المقاومة 200 ك و المكثف 0.397 و ضعفه= 0.79 ميكرو
بالبحث فى السوق قد لا تجد سوى 0.82 أو 0.68 ميكرو و النصف 0.33 و عندها ستضطر لإعادة الحسابات مرة أخرى .
أيضا هناك فارق كبير جدا بين 741 و بين 351 فى هذا التطبيق

[ennng]

بارك الله فيك اخي على المعلومات القيمة
بالنسبة للمكثف كما ذكرت ممكن نلعب بقيمة المقاومة لنحصل على قيمة المكثف المتوفر في الاسواق طيب الان السميوليشن حاولت اعملة بالملتيزيم وبالبروتيس لكن لايعطيني النتيجة المتوقعة فقط يعطيني اشاراة غريبة ممكن تعملي سميلوشين بحيث على سبيل المثال ندخل اشارتين 10HZ , 2HZ على الفلتر الذي راح يفلتر 2 وفي النهاية راح نحصل على 2HZ من خلال عملية subtraction
جزاك الله خير اخي انا في انتظارك

[ماجد عباس محمد]

طبعا لن تعطى نتائج وانت موصل الخرج بالأرضى
الغى هذه الوصلة أولا
